【順為SMT】SMT制造工藝——YAMAHA程序編程知識分享
YAMAHA貼片機生產中很多元件因識別不當, 導致貼片過程中頻繁拋料, 造成收尾困難, 手補件又存在補錯的風險。貼片機工作前要給每種元器件選擇相對應的數據庫, 每拾取一個元器件都要進行照相并與該元器件在圖像庫中的標準圖像比較:比較該元器件拾取后的中心坐標X、Y、 R與標準圖像是否一致, 如果偏移量在機器能校正的范圍以內, 貼片時貼裝機會自動根據偏移量修正該元器件的貼裝位置, 達到精確貼裝之目的。
雅馬哈貼片機的編程過程涉及多個步驟,包括離線準備工作、在線調試以及具體的程序編輯和設置。
離線準備工作主要包括整理客戶的BOM(物料清單)和坐標提取。如果客戶提供了已經導出的坐標或PCB文件,可以直接使用編程軟件合并BOM和坐標。如果只有BOM而沒有坐標,可能需要使用掃描儀獲取坐標信息。在合并BOM與坐標后,需要檢查是否有遺漏或重復,確認無誤后保存為機器所需的格式。

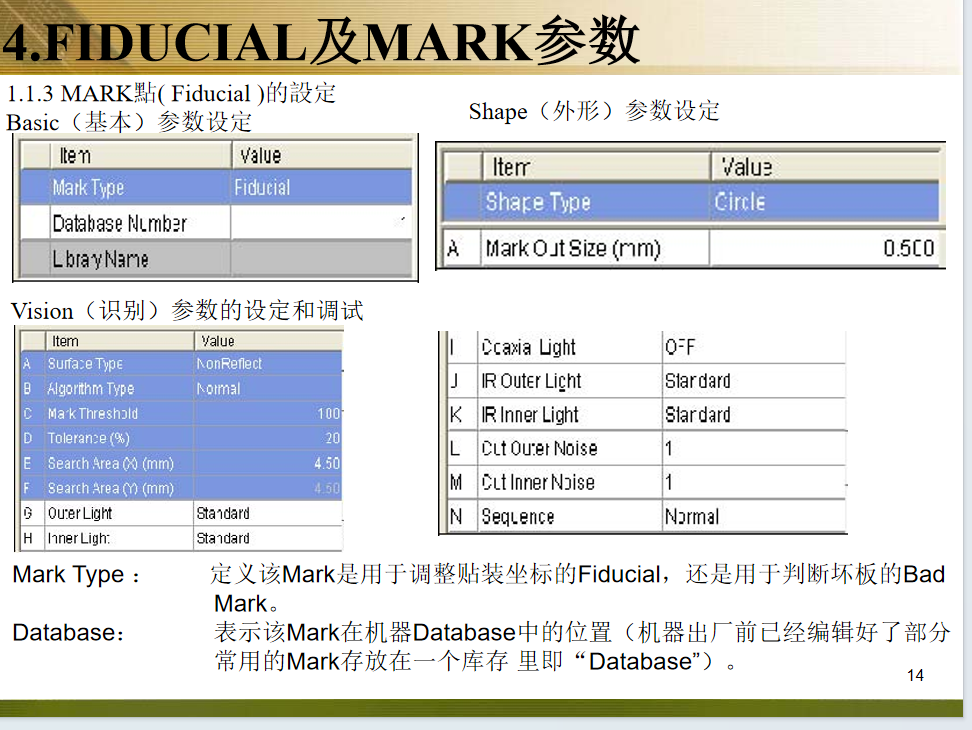

在線調試涉及將編好的程序?qū)霗C(jī)器,找到原點并制作mark標記,逐步校正位號坐標。優化保存程序后,再次檢查元件方向及數據,并開機打個件確認。

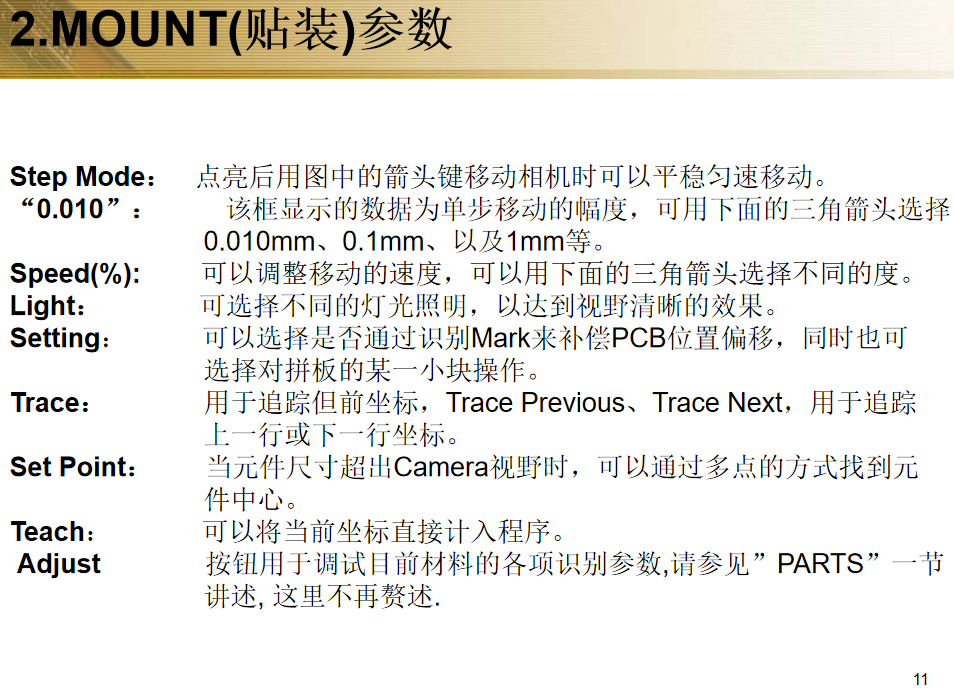

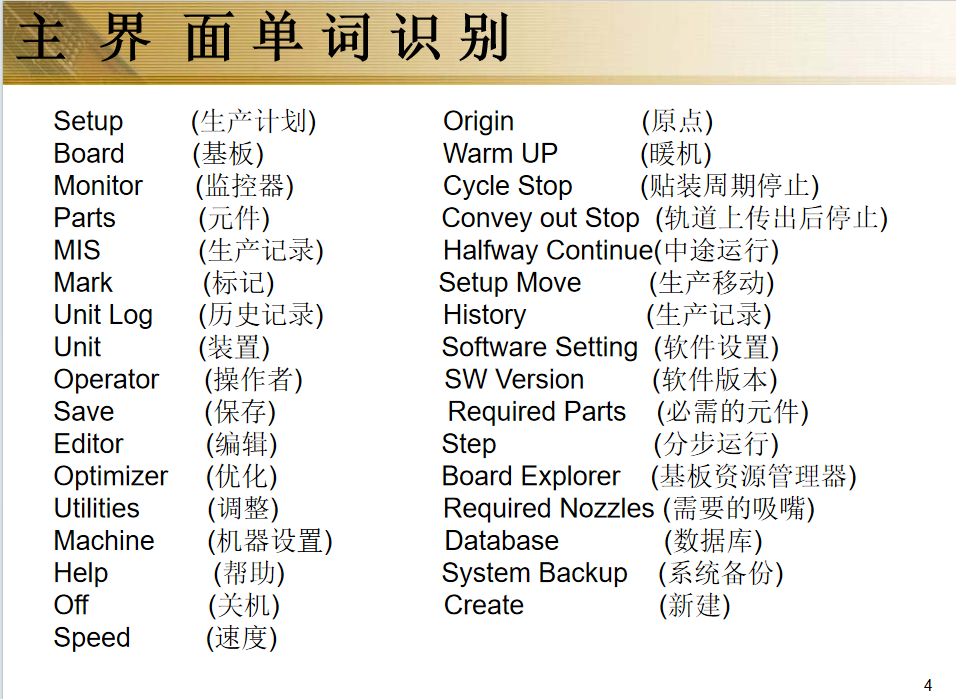

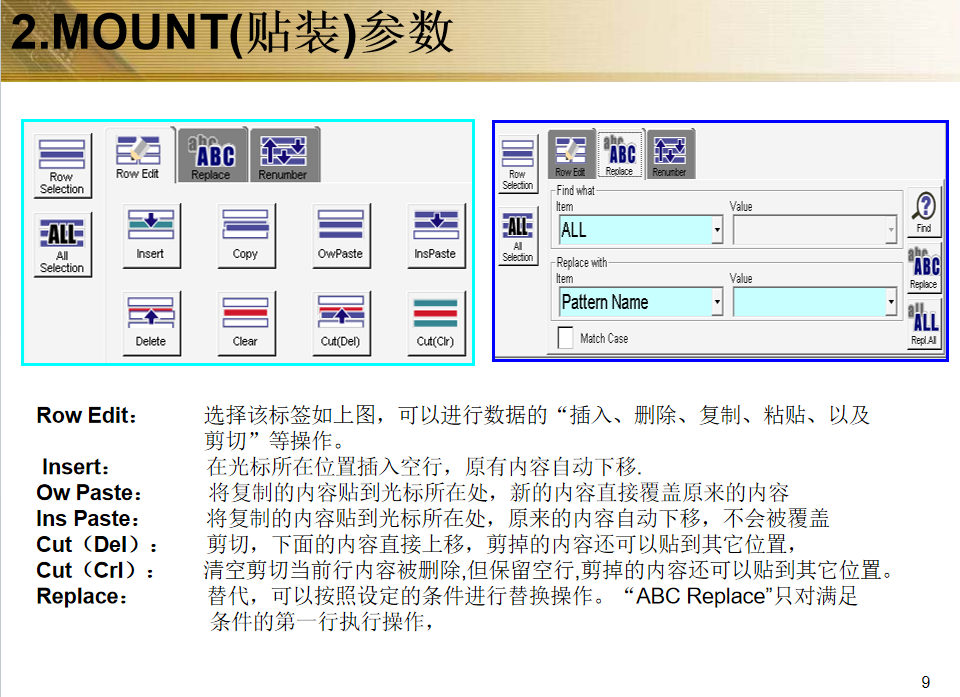

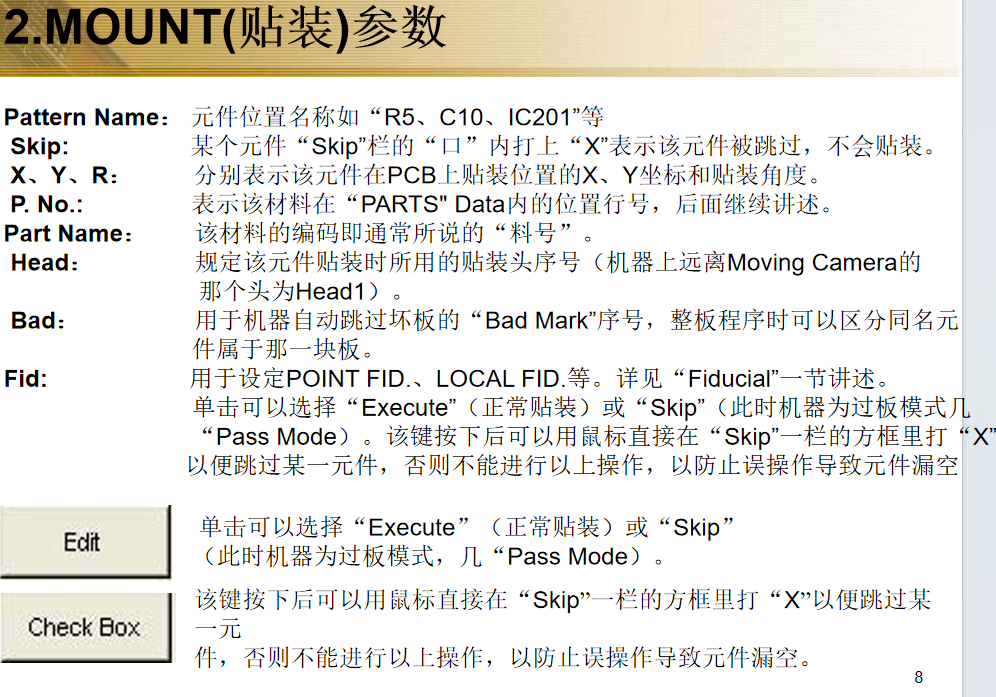

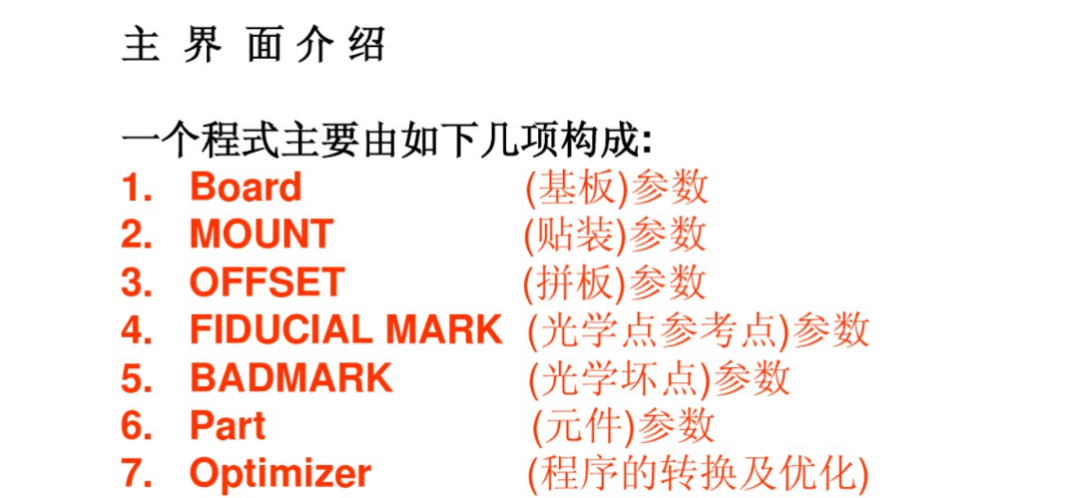

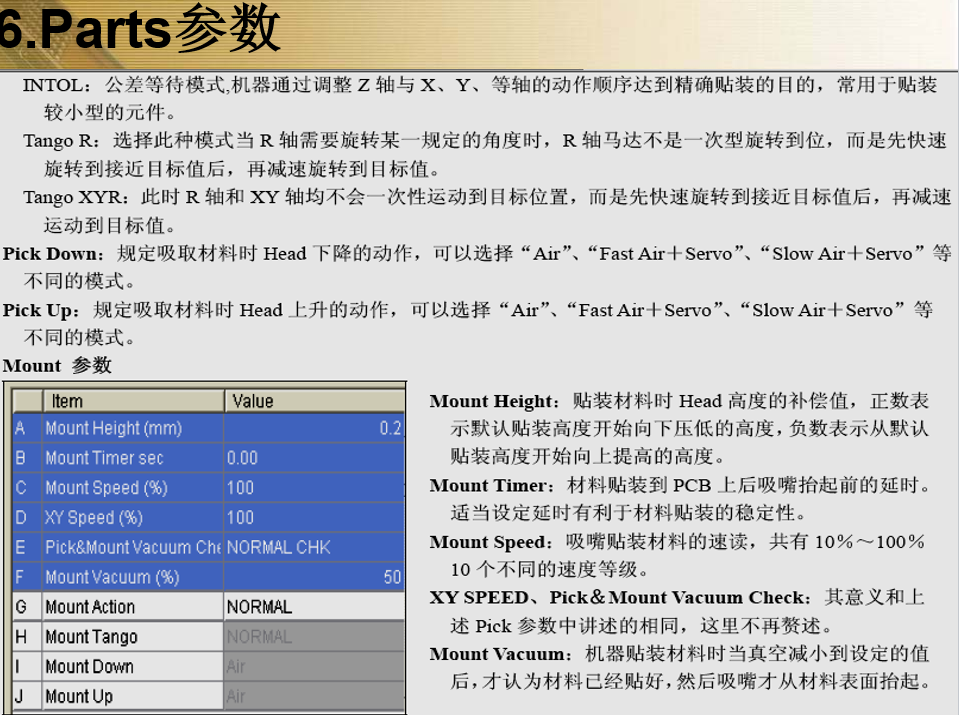

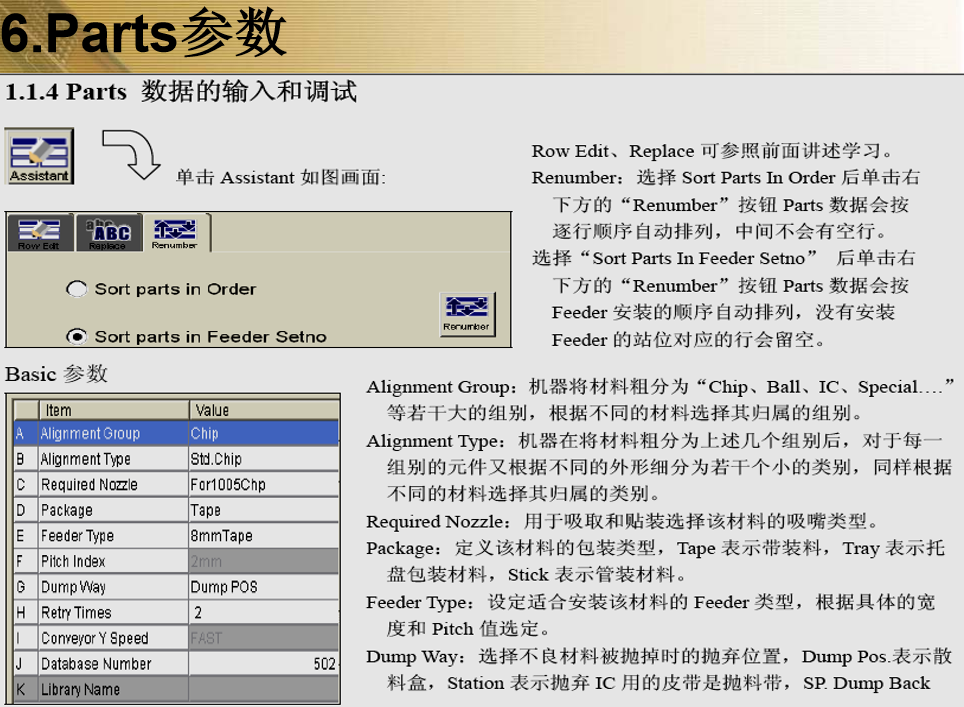

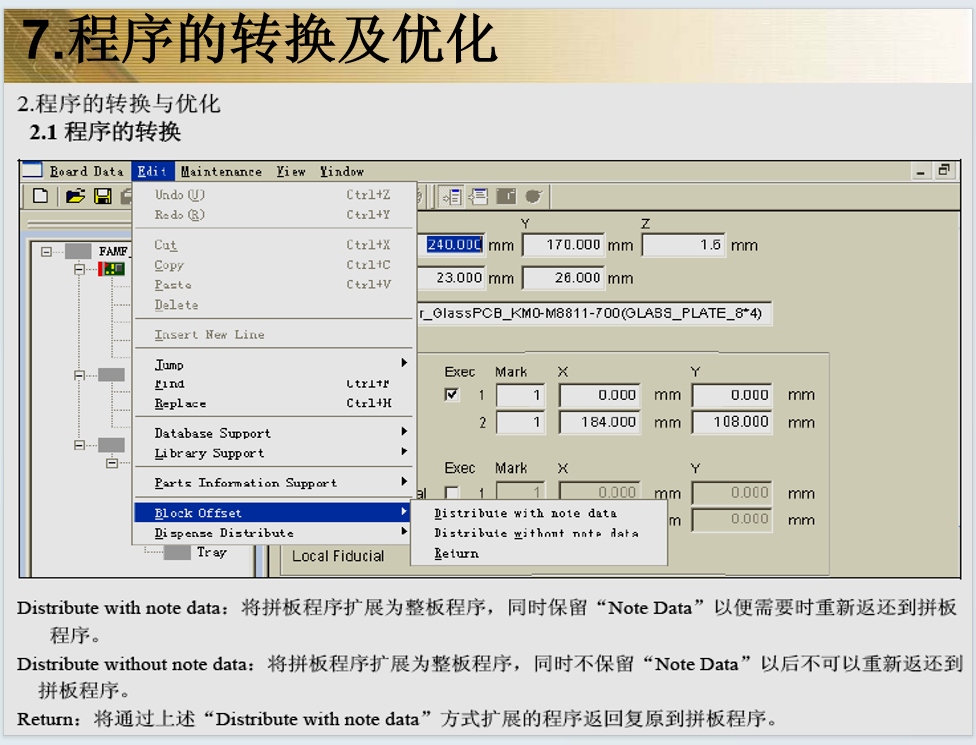

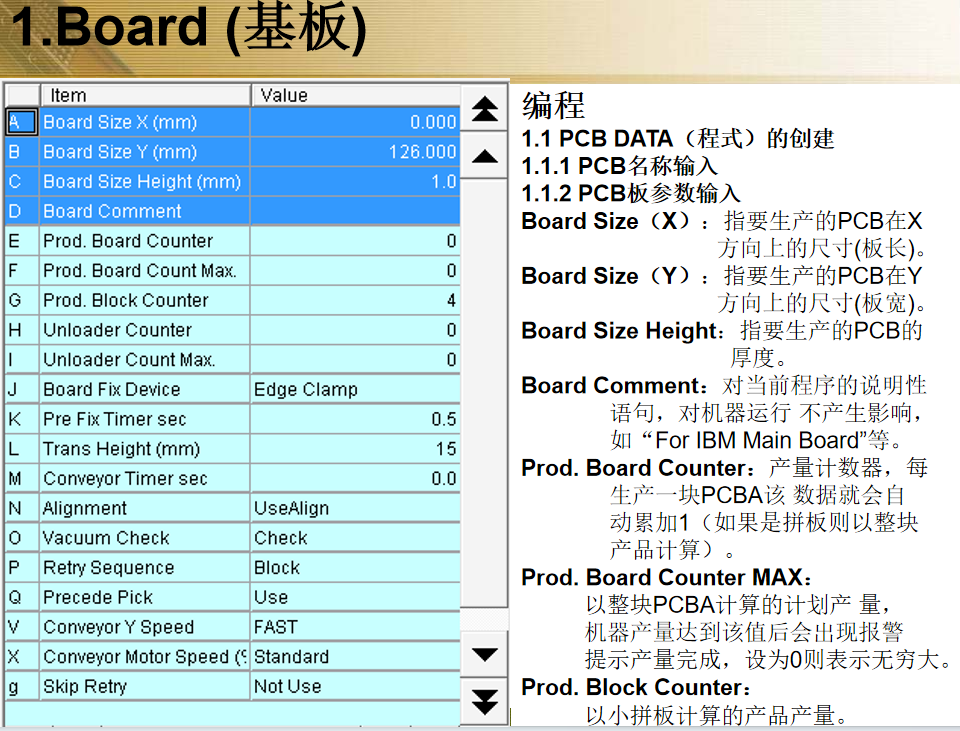

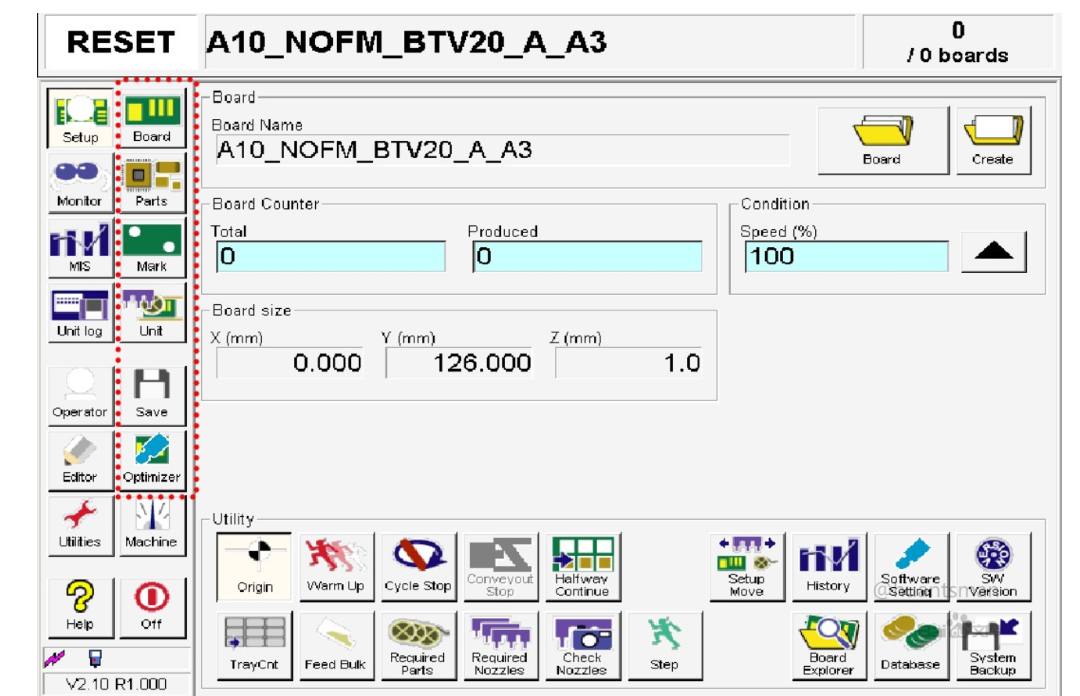

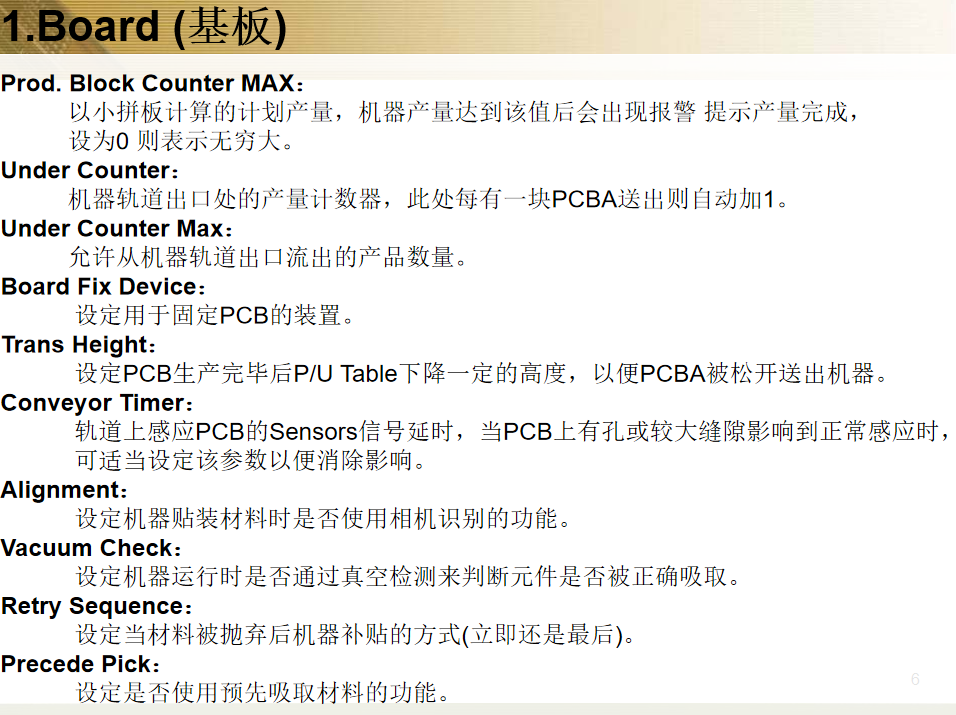

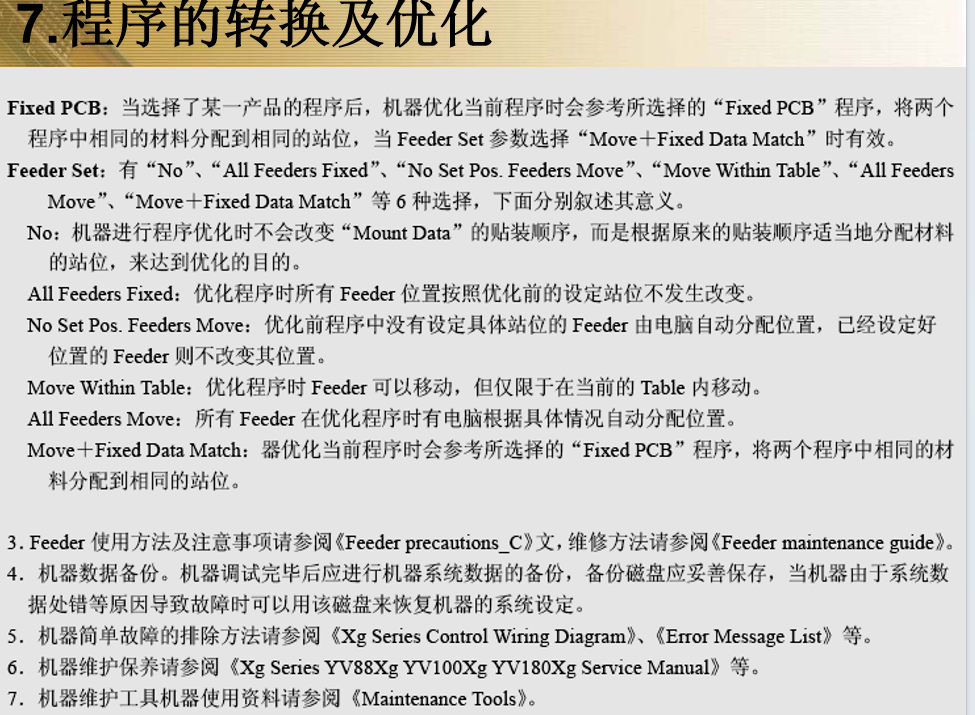

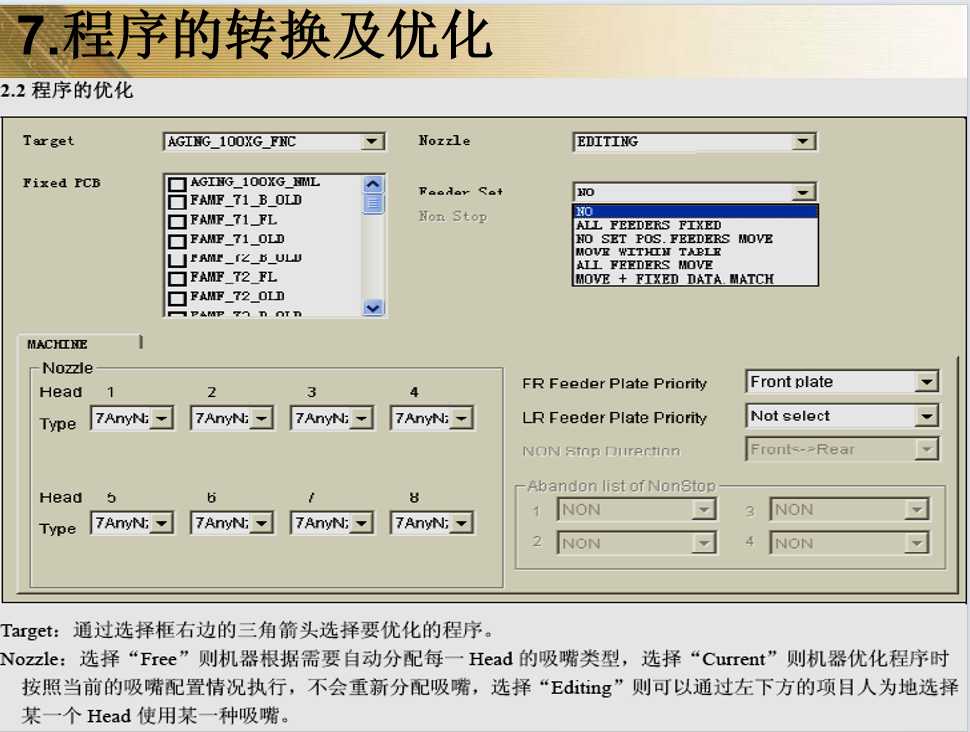

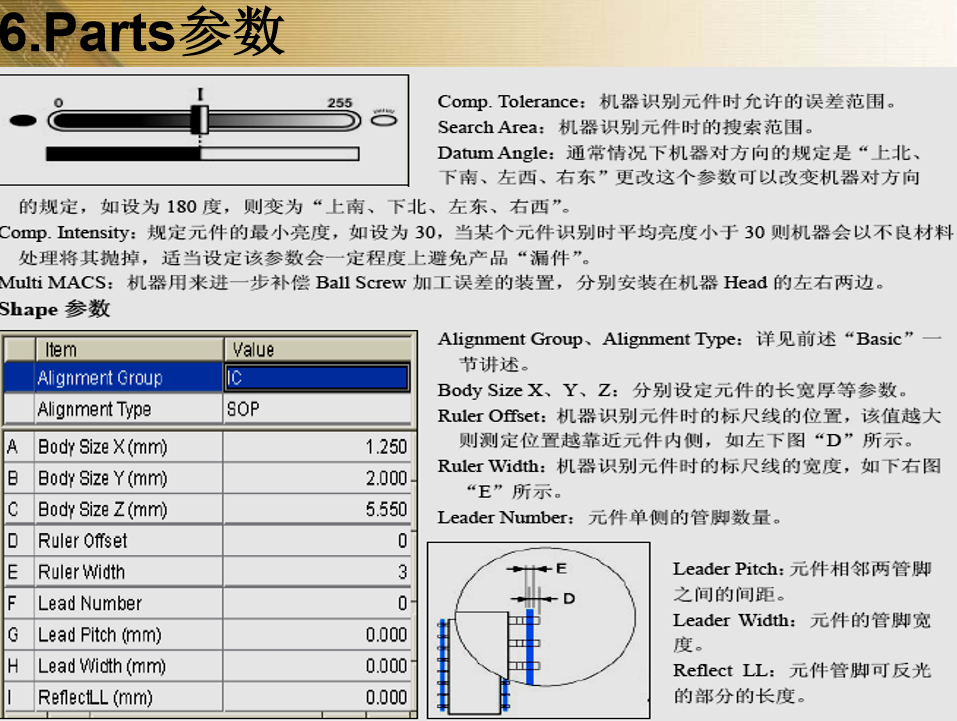

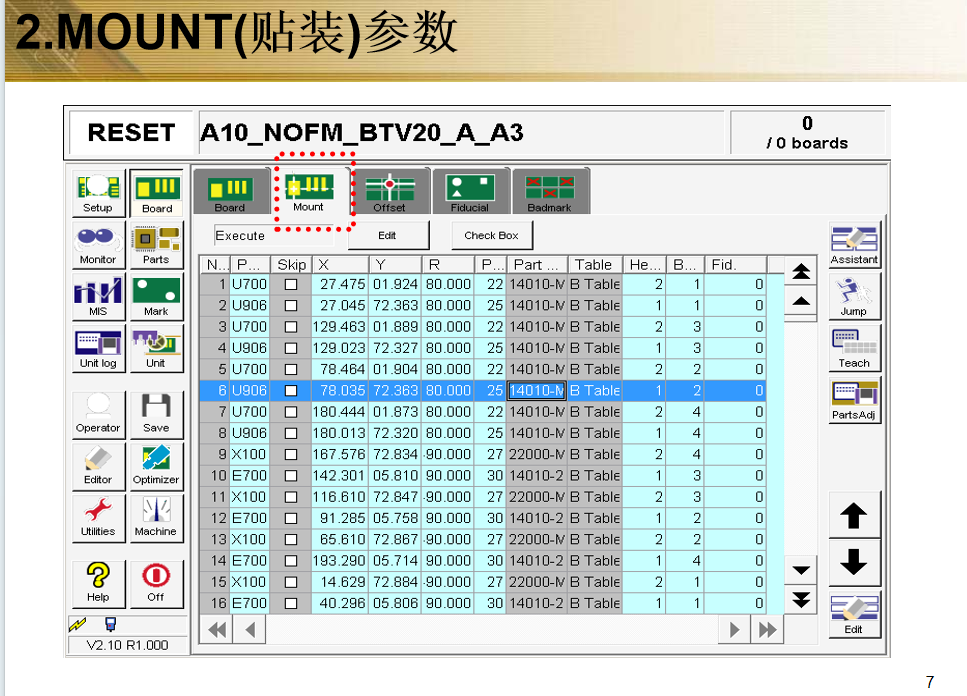

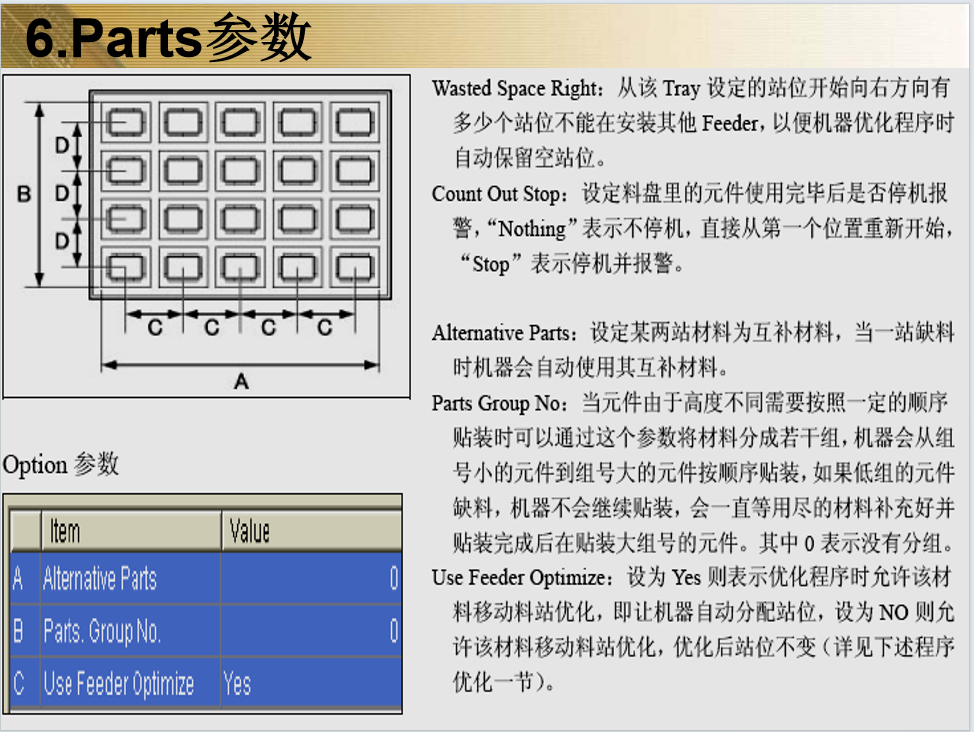

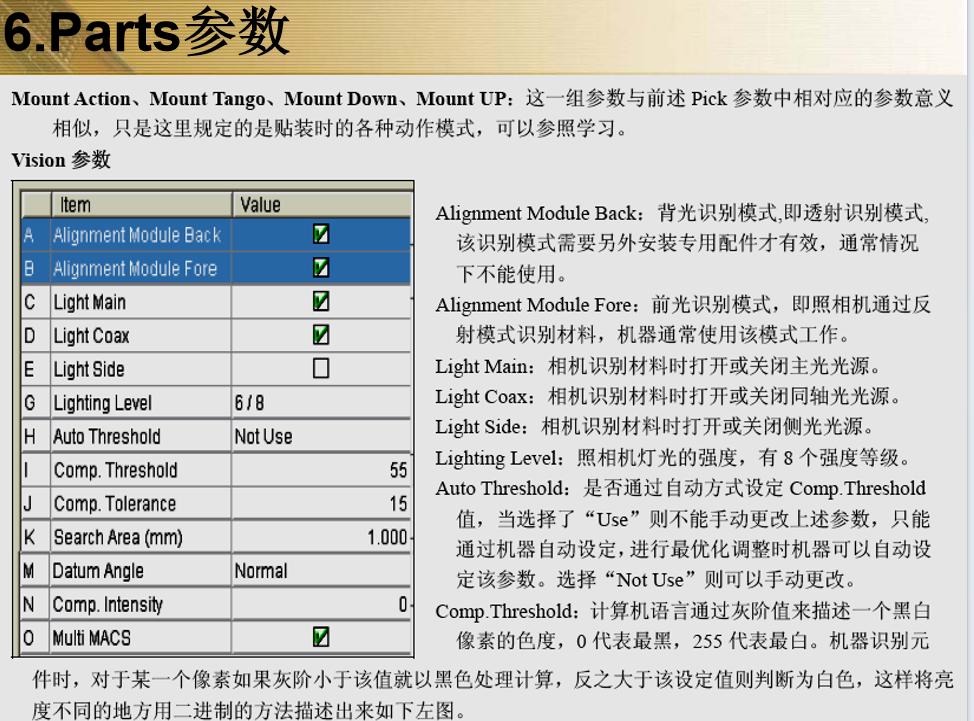

程序編輯和設置包括創建程序名稱和基板名稱,輸入基板資料信息,修改軌道寬度以適應基板尺寸,示教基板原點,制作基準標記信息和標記菜單數據,示教貼片位置,設置輸入元件數據,保存基板程序并進行最優化調整。
在編程過程中,還需要注意PCB原點和拼塊原點的設定。PCB原點原則上可以在PCB上的任何位置,而拼塊原點則與拼塊的位置相關。根據機器的傳送方向和PCB尺寸,可以設定不同的PCB原點坐標。
綜上所述,雅馬哈貼片機的編程過程是一個綜合性的任務,需要仔細規劃和執行多個步驟以確保程序的準確性和效率。
雅馬哈貼片機的編程過程涉及多個步驟,包括離線準備工作、在線調試以及具體的程序編輯和設置。
離線準備工作主要包括整理客戶的BOM(物料清單)和坐標提取。如果客戶提供了已經導出的坐標或PCB文件,可以直接使用編程軟件合并BOM和坐標。如果只有BOM而沒有坐標,可能需要使用掃描儀獲取坐標信息。在合并BOM與坐標后,需要檢查是否有遺漏或重復,確認無誤后保存為機器所需的格式。
在線調試涉及將編好的程序?qū)霗C(jī)器,找到原點并制作mark標記,逐步校正位號坐標。優化保存程序后,再次檢查元件方向及數據,并開機打個件確認。

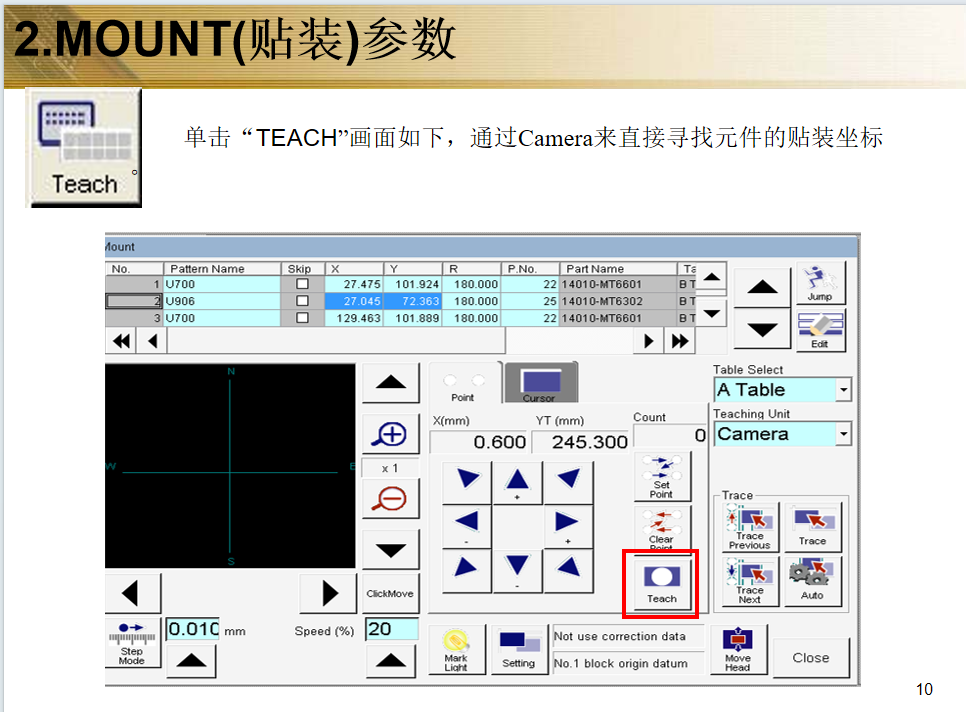

程序編輯和設置包括創建程序名稱和基板名稱,輸入基板資料信息,修改軌道寬度以適應基板尺寸,示教基板原點,制作基準標記信息和標記菜單數據,示教貼片位置,設置輸入元件數據,保存基板程序并進行最優化調整。
