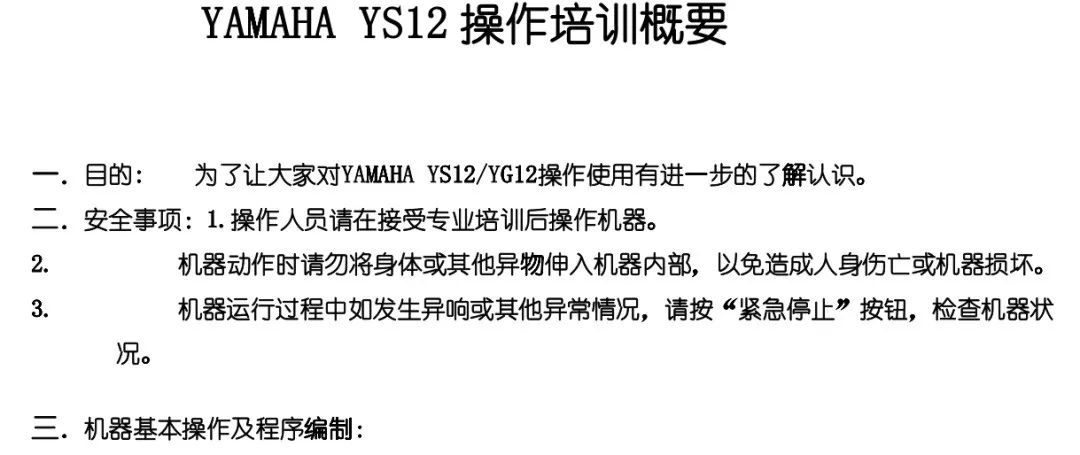

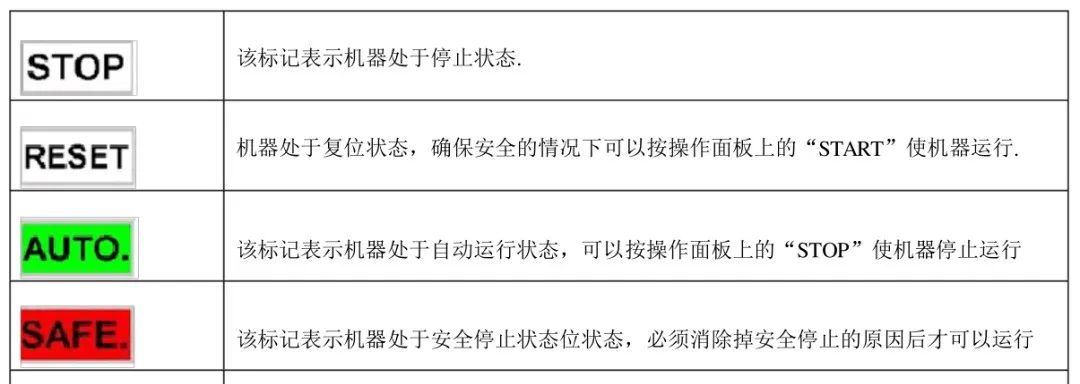

內容章節：

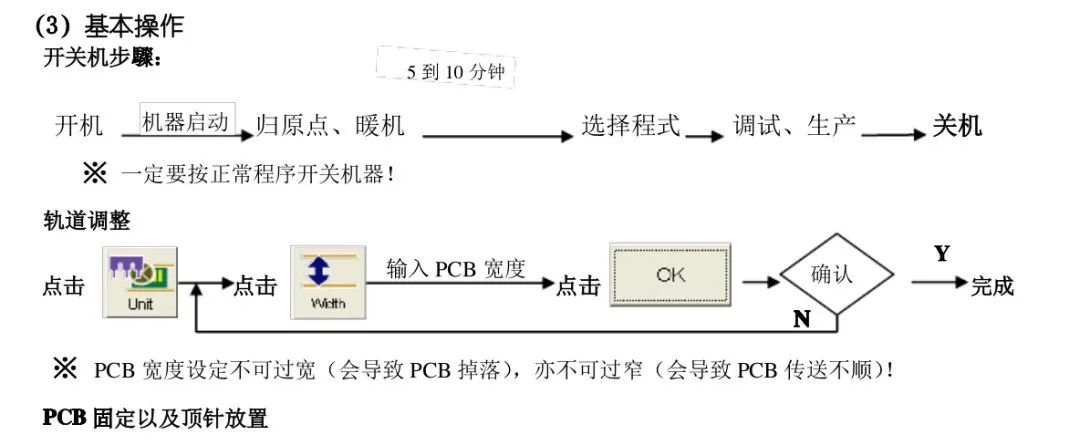

※PCB 厚度設定與 TABLE 上升的高度無關;但為了保持程式與其他機型的一致性,請按實際厚度錄入.

※PCB 的固定方式是采用 PCB clamp 及 Edge clamp 配合的方式進行定位的. 程式中的定位方式

只要選擇成 Edge clamp 即可

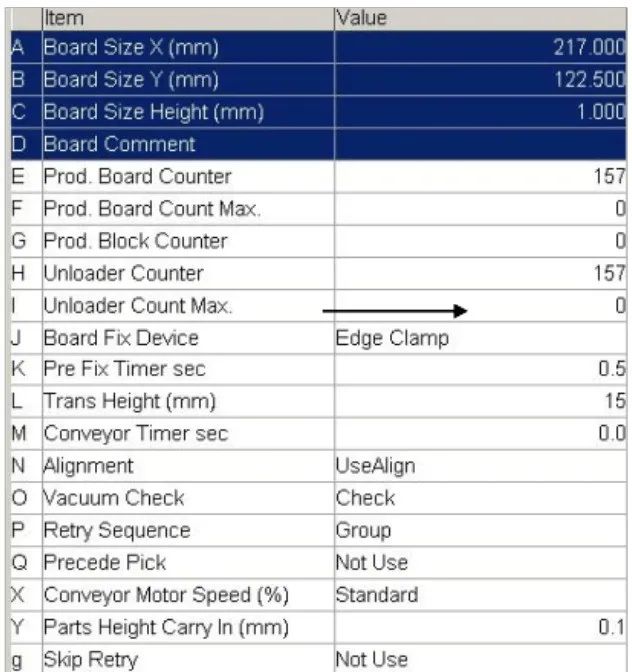

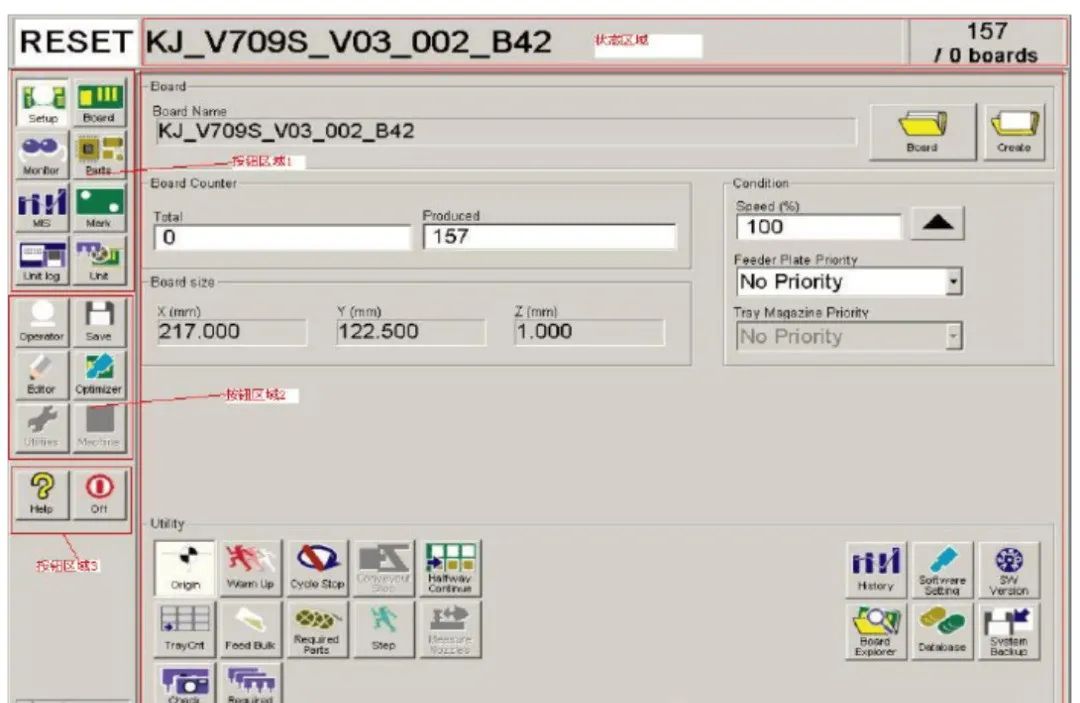

2.BOARD 參數設置

(1) ：BOARD

Board Size（X）：指要生產的 PCB 在 X 方向上的尺寸.

Board Size（Y）：指要生產的 PCB 在 Y 方向上的尺寸.

Board Size Height：指要生產的 PCB 的厚度.

Board Comment：對當前程序的說明性語句，對機器運行不產生影響，如“For IBM Main Board”等.

Prod. Board Counter：產量計數器，每生產一塊 PCBA 該數據就會自動累加 1（如果是拼板則以整塊產品計算）.

Prod. Board Counter MAX：以整塊 PCBA 計算的計劃產量，機器產量達到該值后會出現報警提示產量完成， 設為 0 則表示無窮大.

Prod. Block Counter：以小拼板計算的產品產量.

Prod. Block Counter MAX：以小拼板計算的計劃產量，機器產量達到該值后會出現報警提示產量完成，設為 0則表示無窮大.

Unloader Counter：機器軌道出口處的產量計數器，此處每有一塊 PCBA 送出則自動加 1.

Unloader Counter Max：允許從機器軌道出口流出的產品數量.

Board Fix Device：設定用于固定 PCB 的裝置,一般選 EDGE CLAMP 方式.

Trans Height：設定 PCB 生產完畢后 P/U Table 下降一定的高度，以便 PCBA 被松開送出機器.

Conveyor Timer：軌道上感應 PCB 的 Sensors 信號延時，當 PCB 上有孔或較大縫隙影響到正常感應時，可

適當設定該參數以便消除影響.

Alignment：設定機器貼裝材料時是否使用相機識別的功能.

Vacuum Check：設定機器運行時是否通過真空檢測來判斷材料是否被正確吸取.

Retry Sequence：設定當材料被拋棄后機器補貼的方式.有 AUTO/BLOCK/GROUP 三種.

Precede Pick：設定是否使用預先吸取材料的功能.

Conveyor Motor Speed：設定軌道傳送的速度.

Conveyor Y speed：有 FAST、MIDDLE、VERY SLOW 選項,表示 TABLE 移動的速度.

Skip retry：設置因元件吸附錯誤、元件識別錯誤、元件用完等原因不能使用元件時是否貼裝其他可以貼裝的元件。

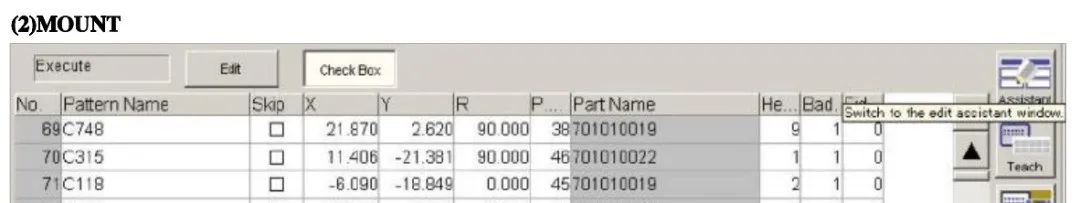

Pattern Name：表示該元件在產品上的名稱如“R5、C10、IC201”等

Skip: 某個元件“Skip”欄的“口”內打上“X”表示該元件被跳過，不會貼裝.

X、Y、R：分別表示該元件在 PCB 上貼裝位置的 X、Y 坐標和貼裝角度.

P. No.: 表示該材料在“PARTS”Data 內的位置行號，后面繼續講述.

Part Name：該材料的編碼即通常所說的“料號”.

Head：規定該元件貼裝時所用的貼裝頭序號（機器上遠離 Moving Camera 的那個頭為 Head1）

Bad：用于機器自動跳過壞板的“Bad Mark”序號，整板程序時可以區分同名元件屬于那一塊板.

Fid: 用于設定 POINT FID.、LOCAL FID.等.詳見“Fiducial”一節講述.
