隨著時代和科技的進步，現在的越來越多電路板使用了貼片元件，而貼片元件以其體積小和便于維護越來越受大家的喜愛，大家經常與電器打交道，可很多人都不知道，電路板的上的電子元件的名稱。


而對于經常跟電器打交道朋友來說，對貼片元件感到“畏懼”，特別是對于部分初學者，因為他們對很多電子元件的了解甚少，為了讓大家對電子元件更深入的了解。


以下是這些元器件經過切割研磨后的橫截面圖解，小編跟大家分享電容切割后內部長啥樣？

1、電容

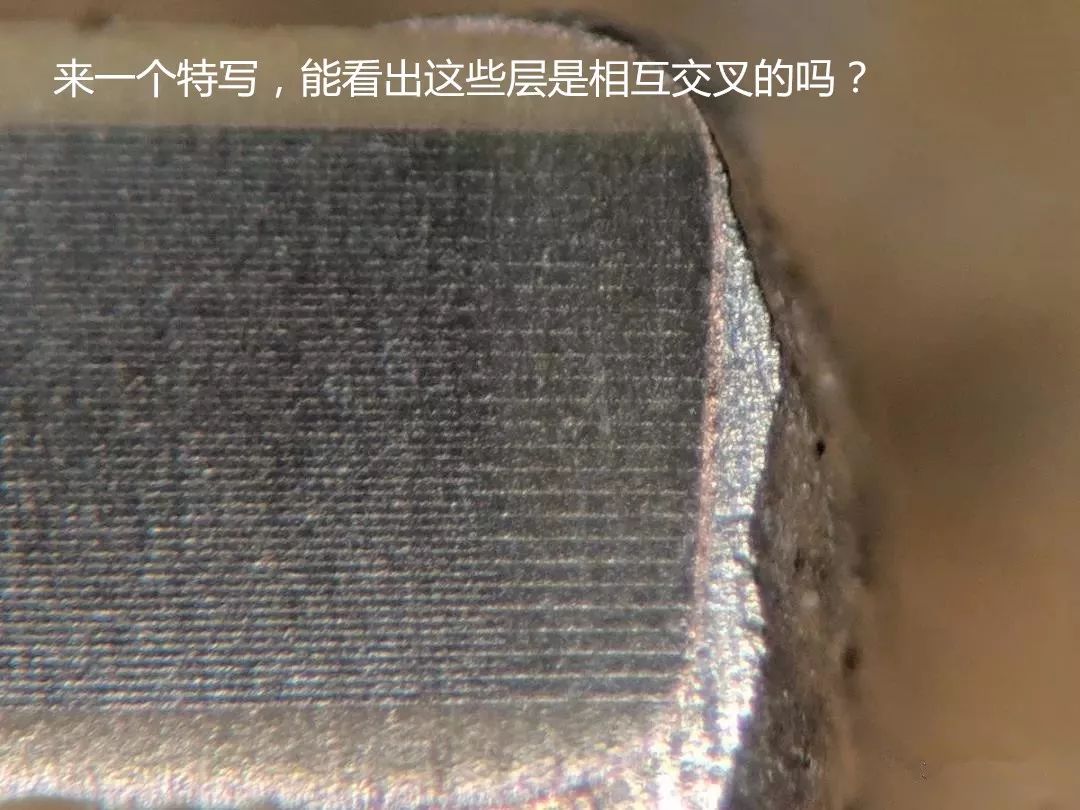

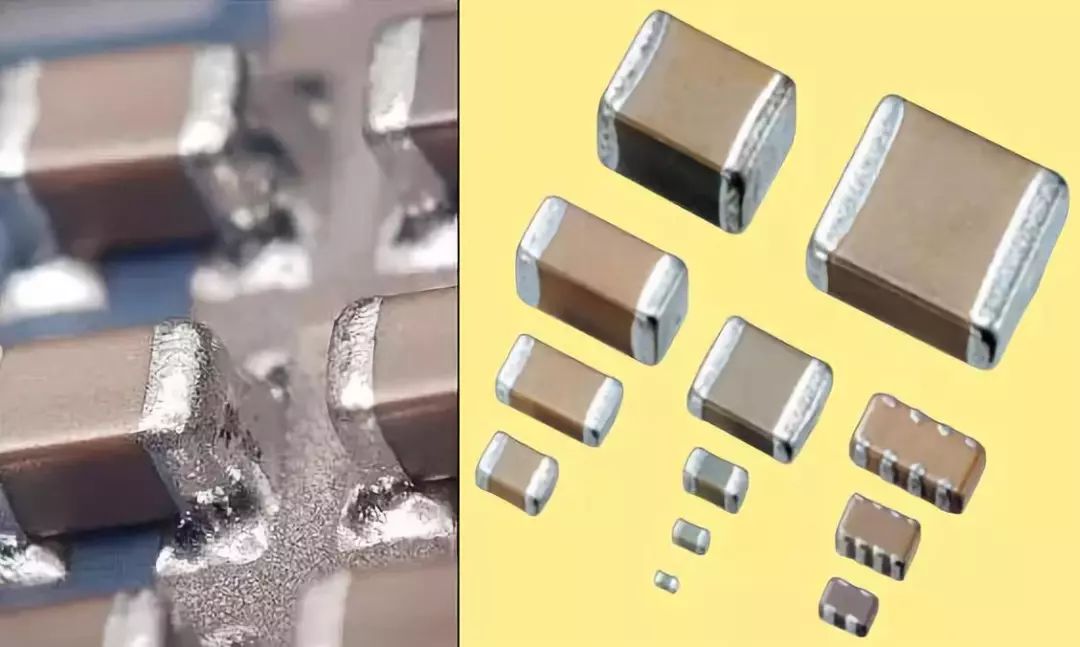

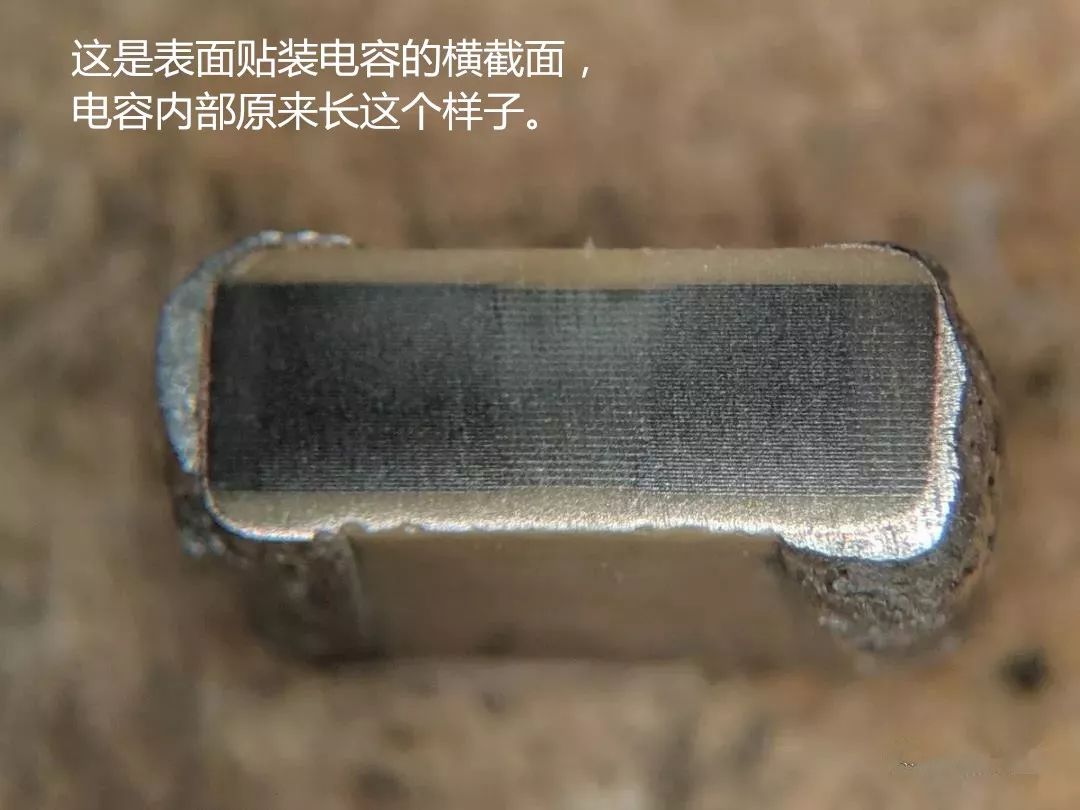

【表貼電容】▼▼

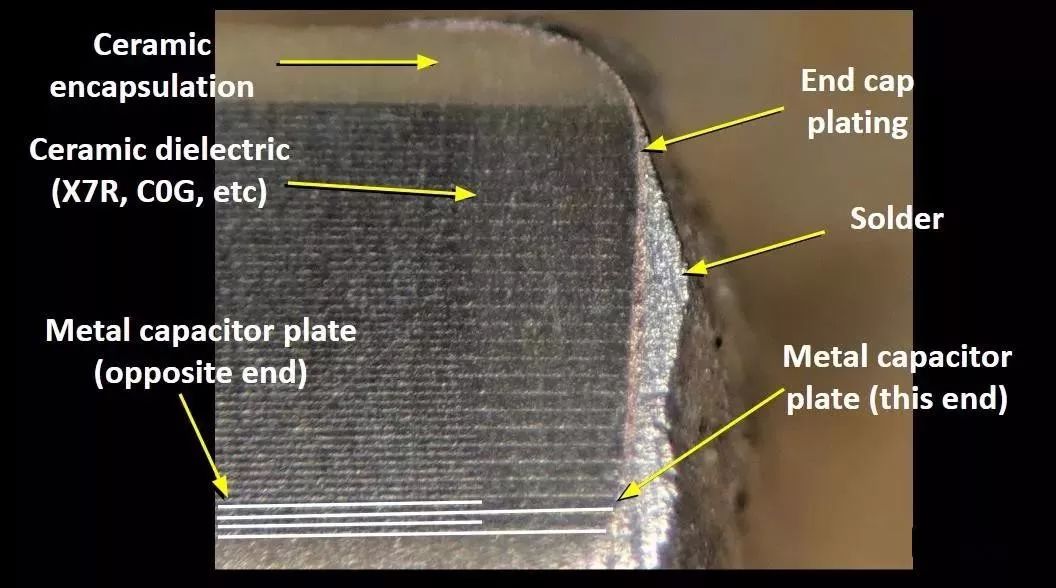

這里是帶注釋的版本：

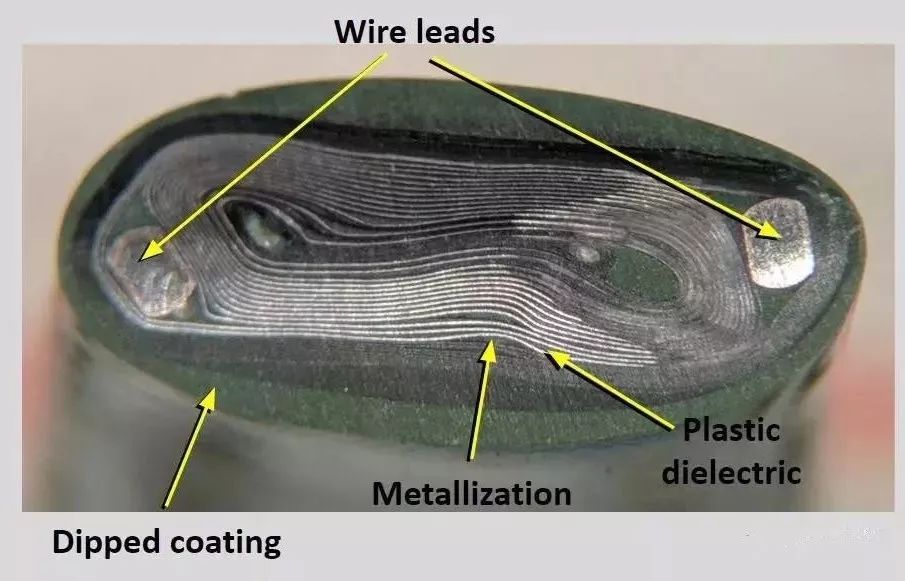

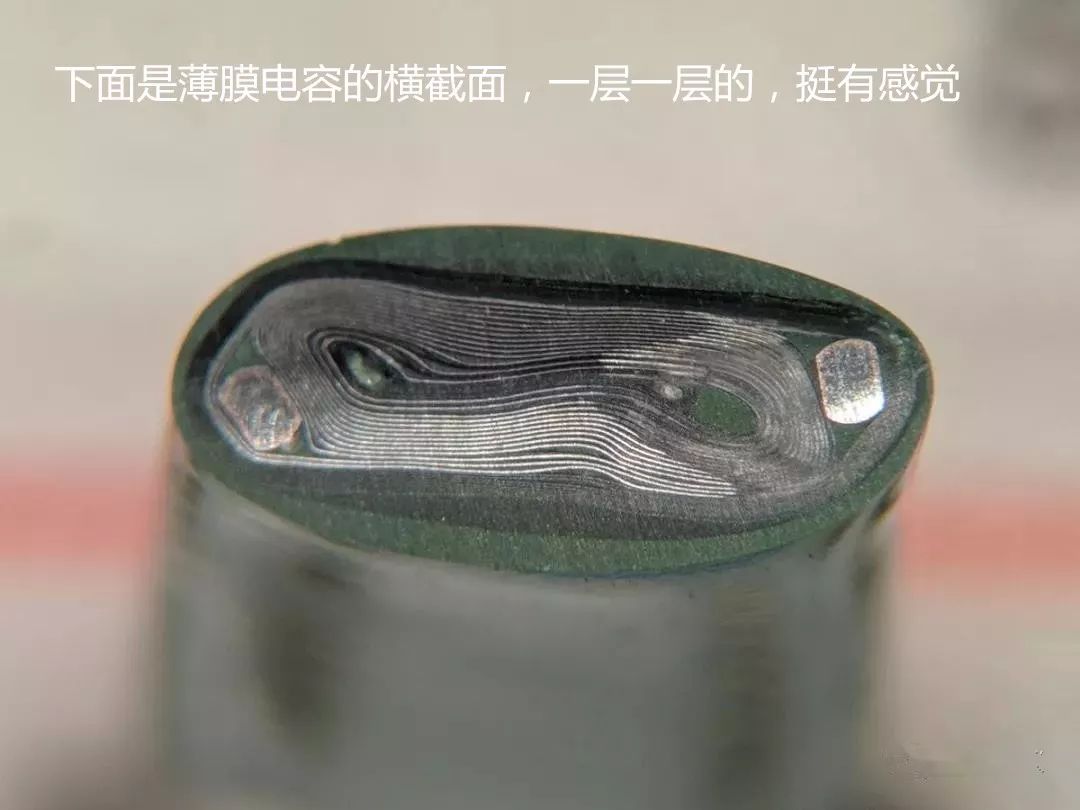

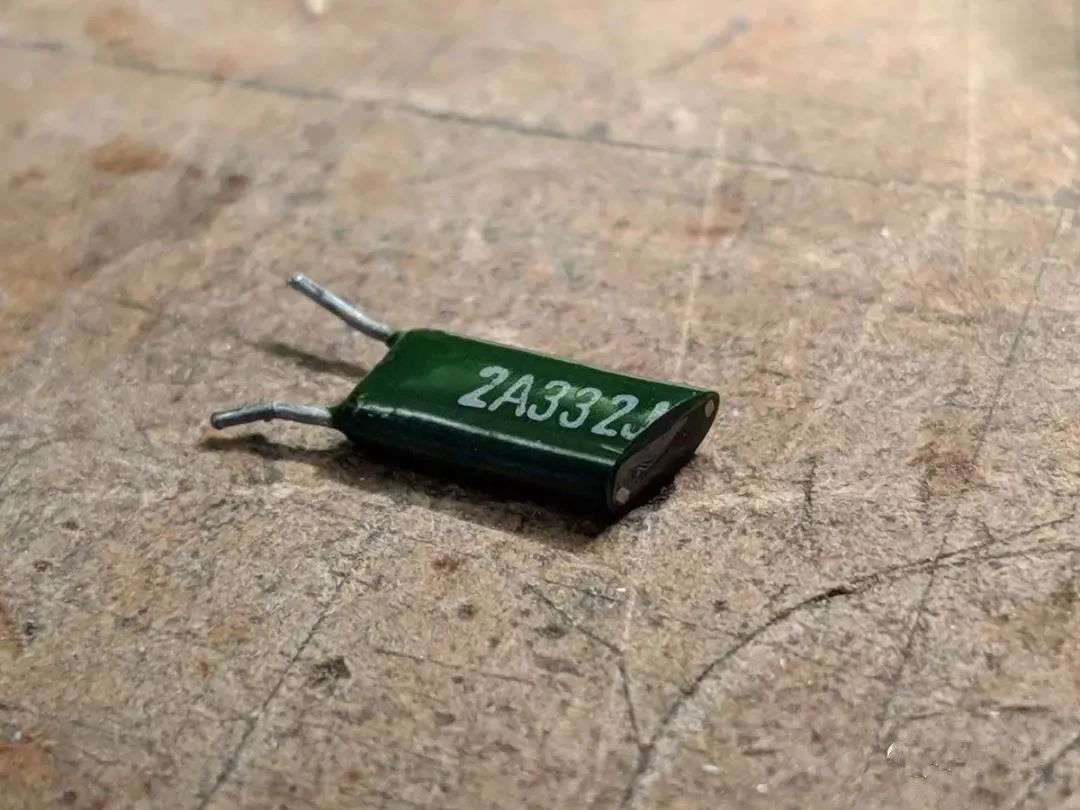

【薄膜電容】▼▼

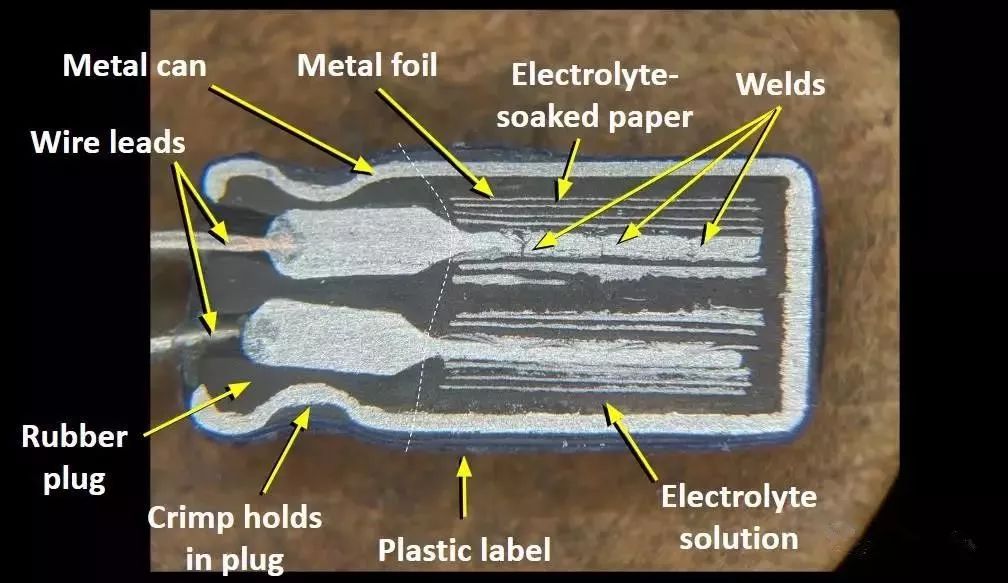

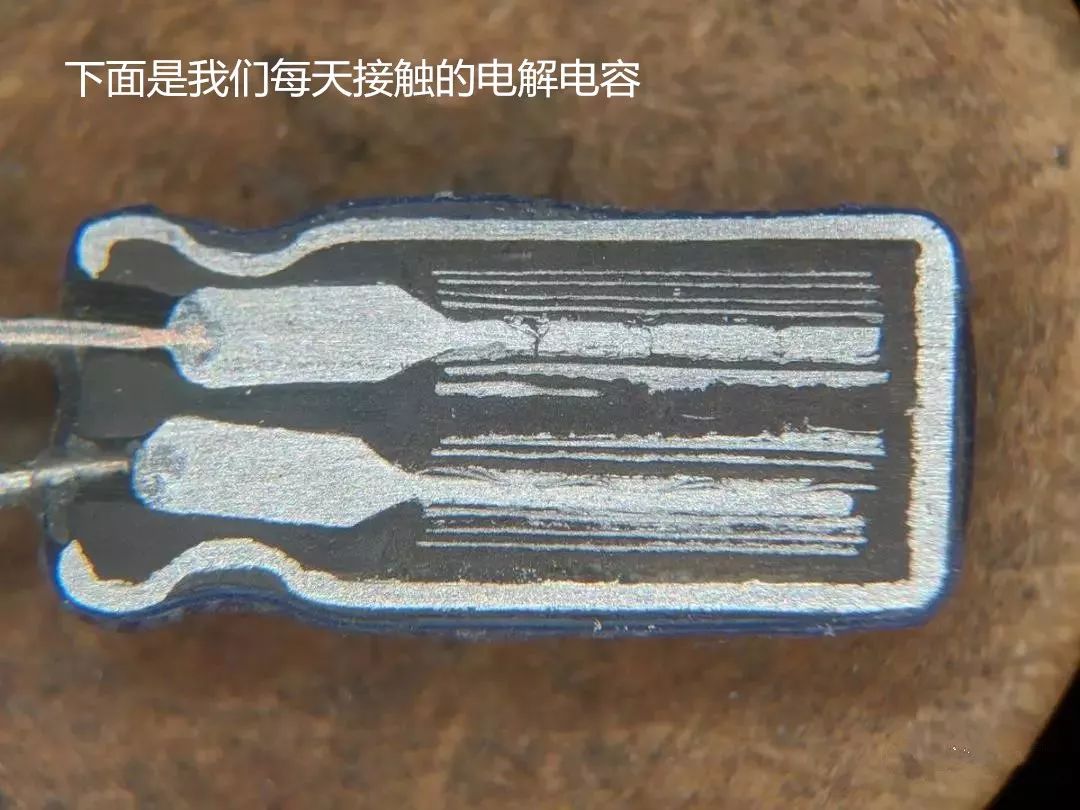

【電解電容】▼▼

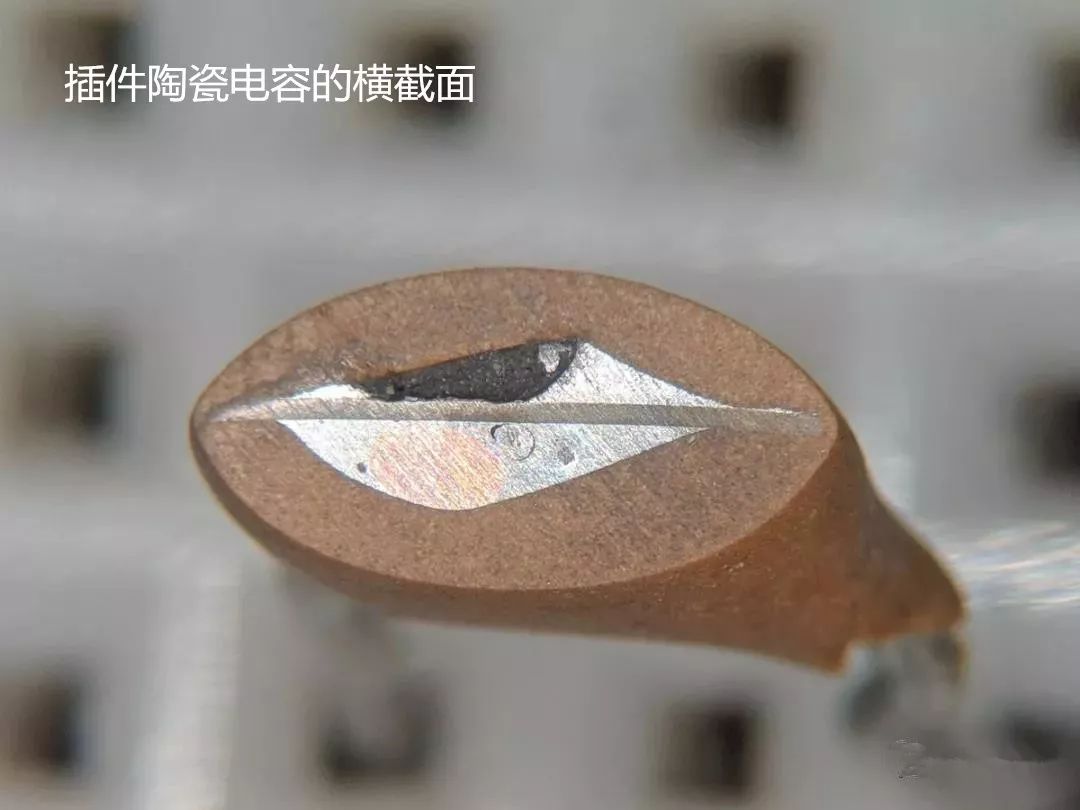

【瓷片電容】▼▼

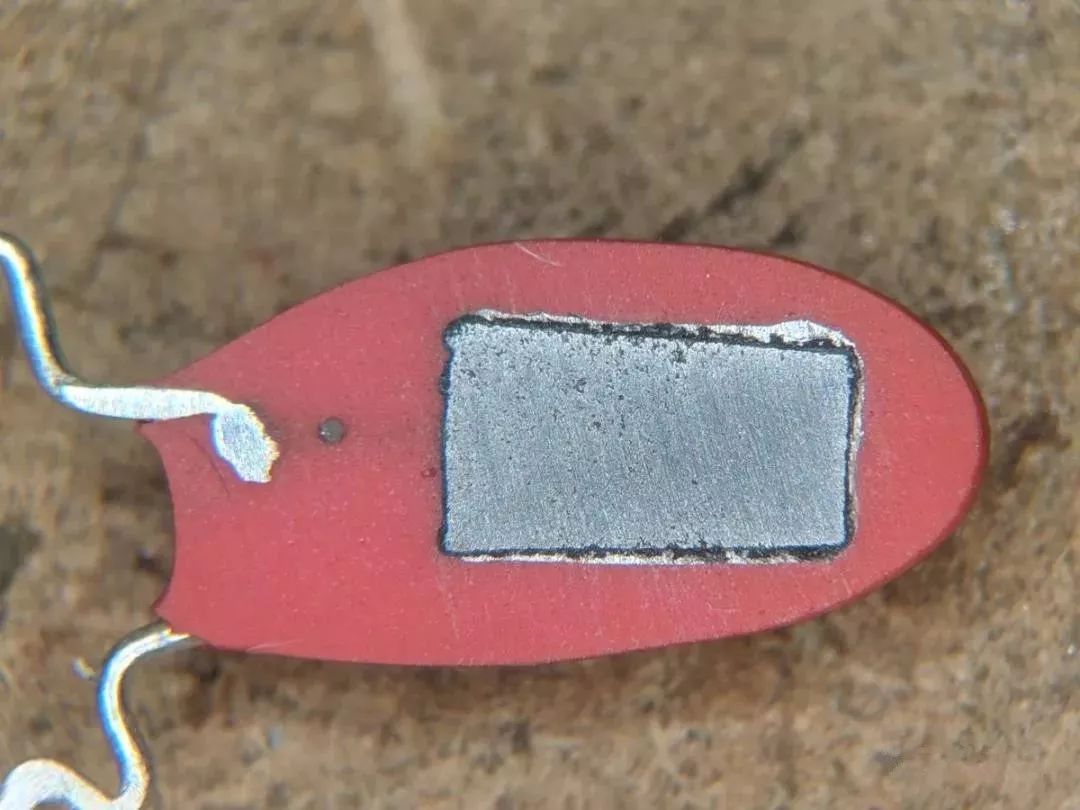

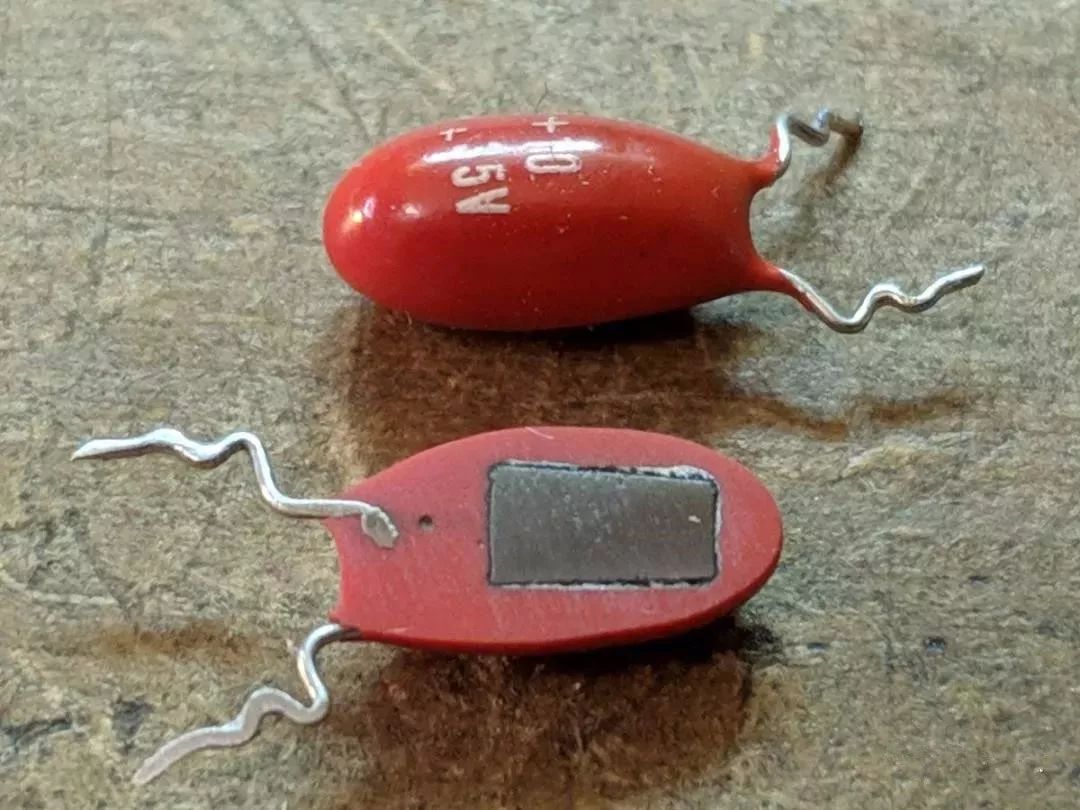

【鉭電容】
▼▼


2、電阻

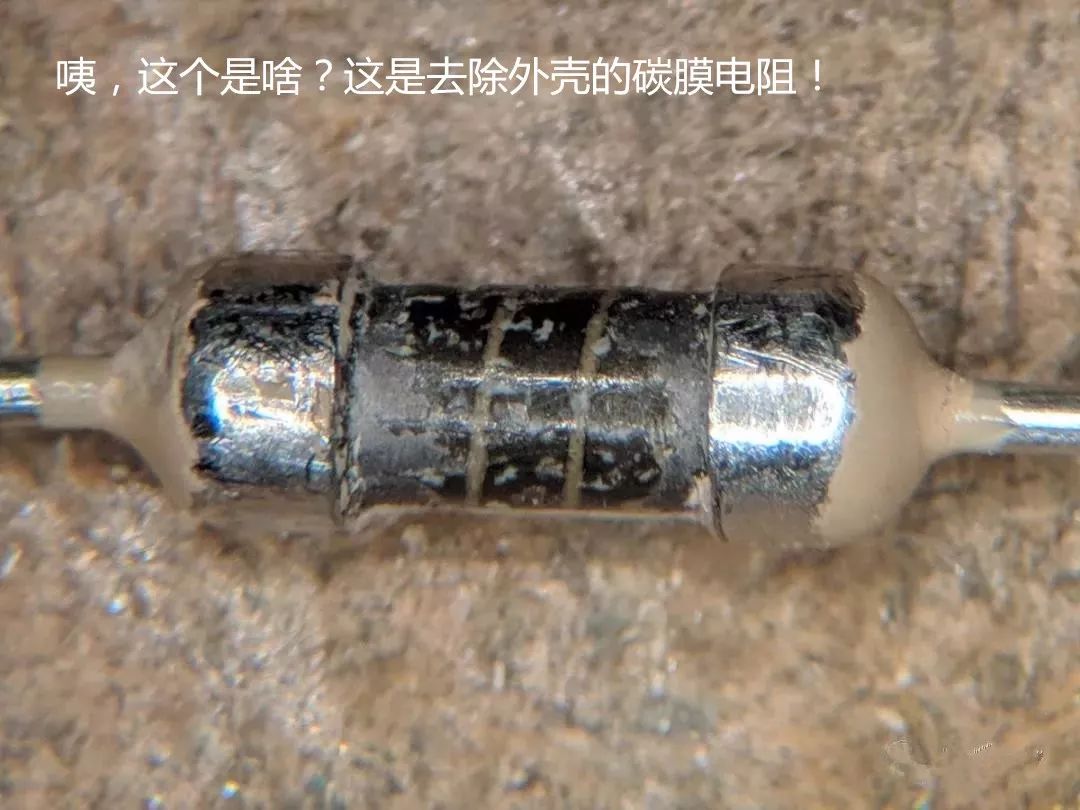

說完了電容，下面就是電阻了，電阻內部長啥樣？可以看到設備留下的部分螺旋槽，在制造過程中，該機器可以去除碳膜，增加阻值，直到達到目標值。

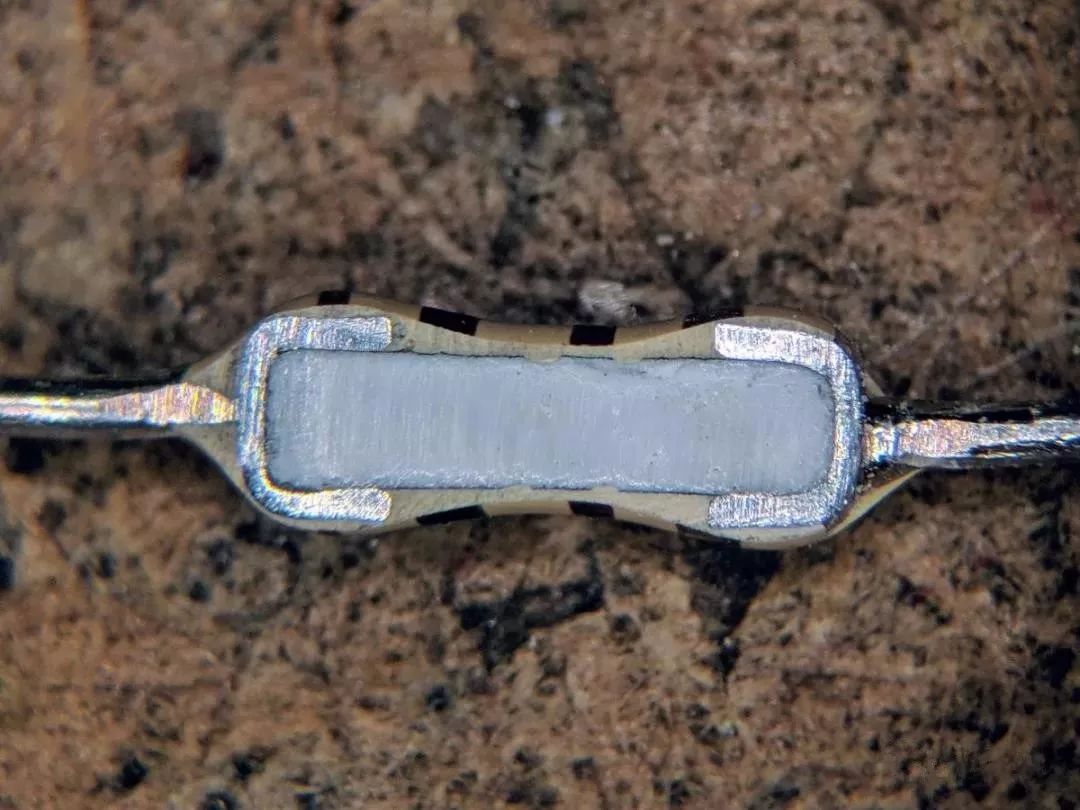

【金屬膜電阻】▼▼

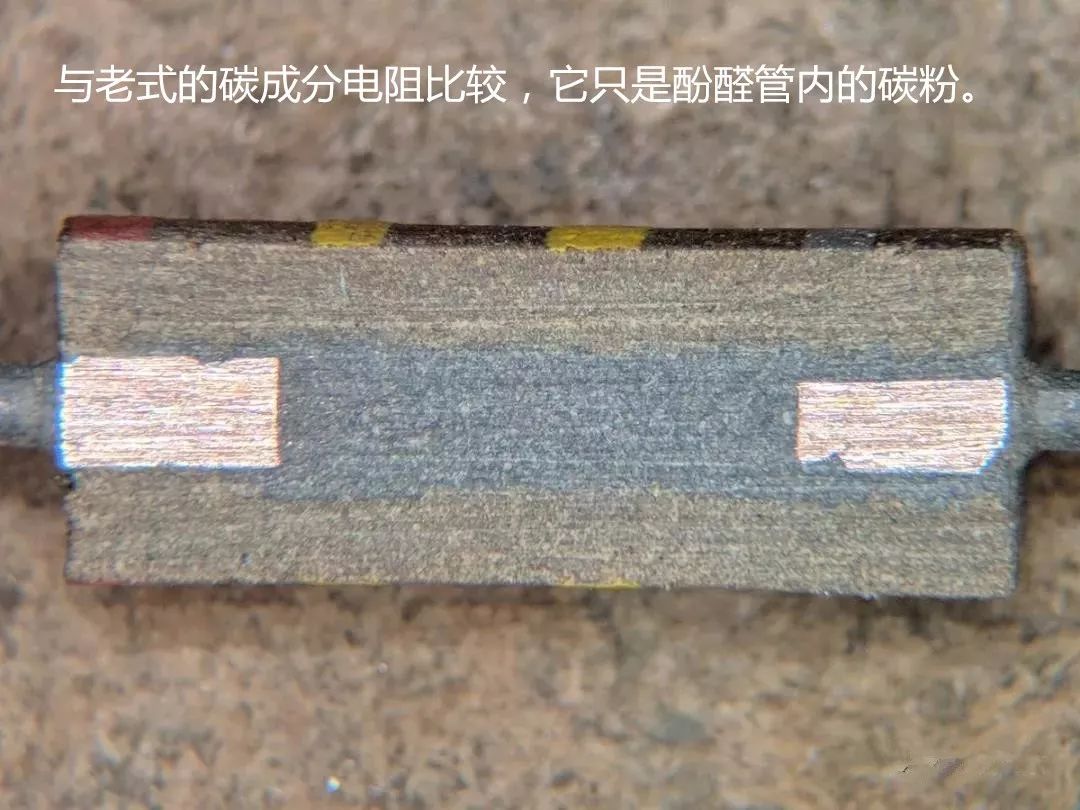

【淡粉電阻】
▼▼

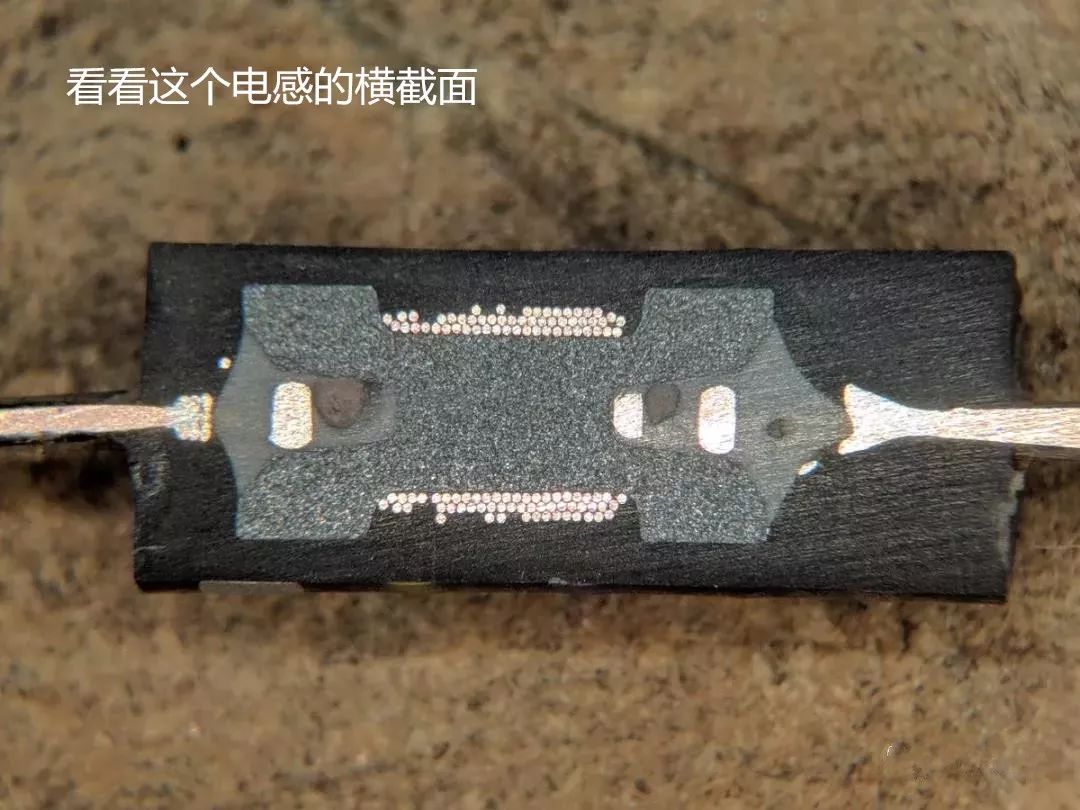

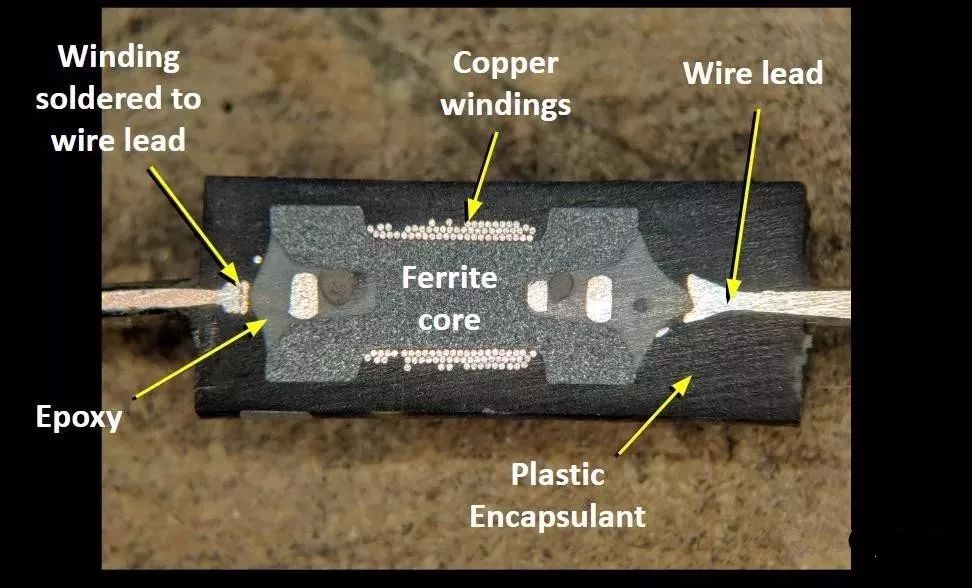

3、電感

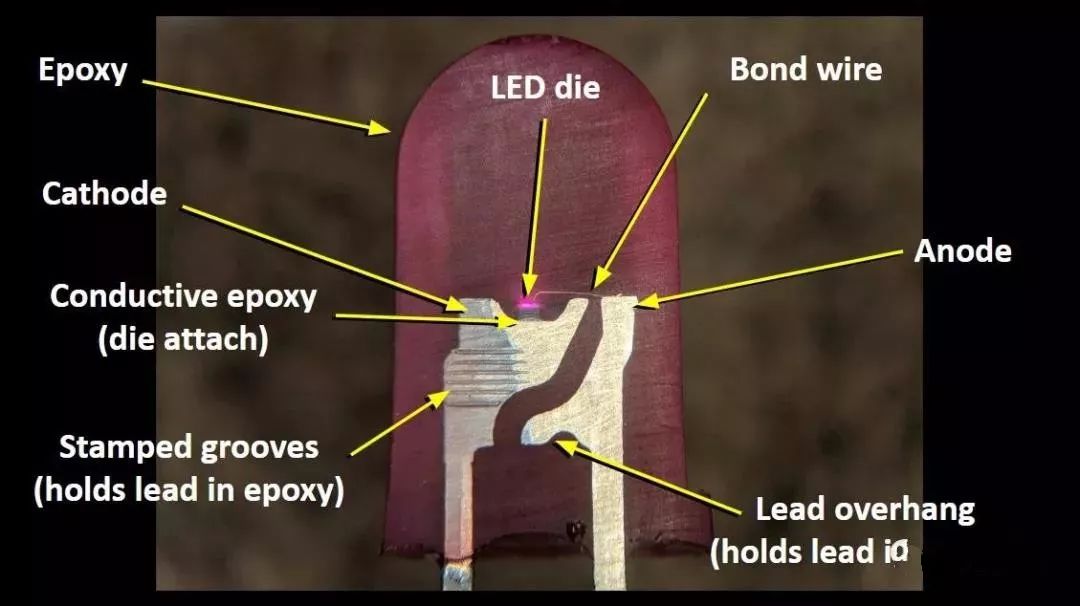

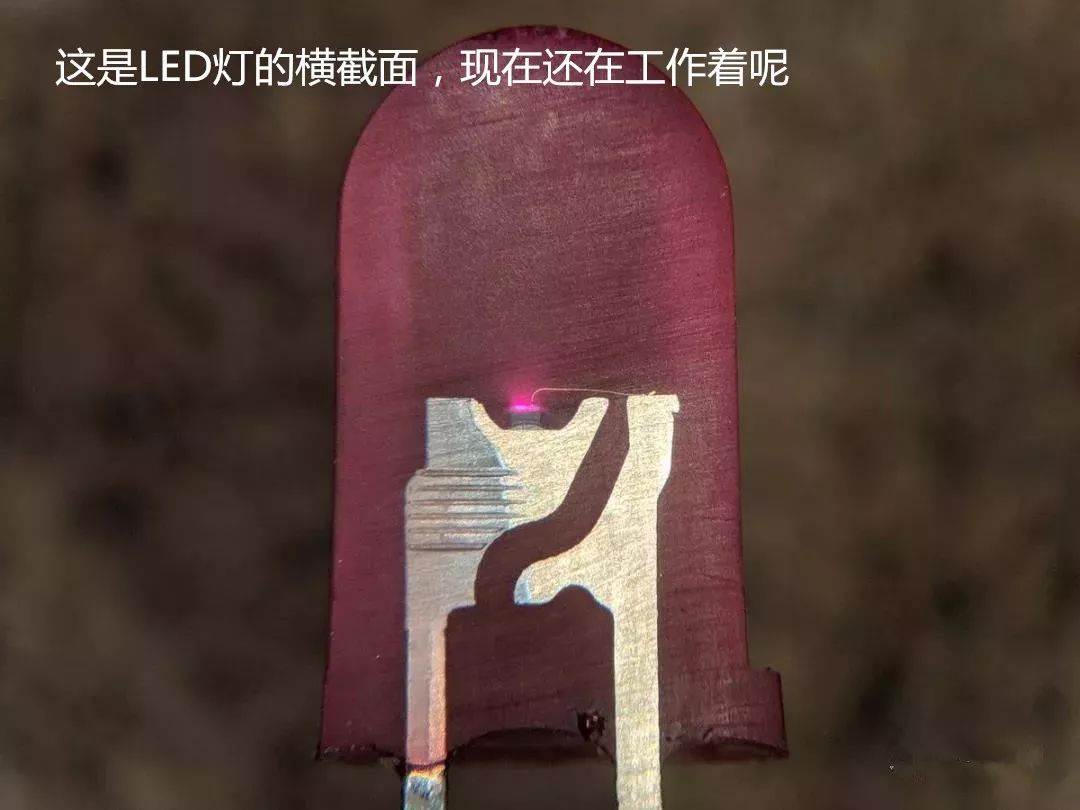

4、LED

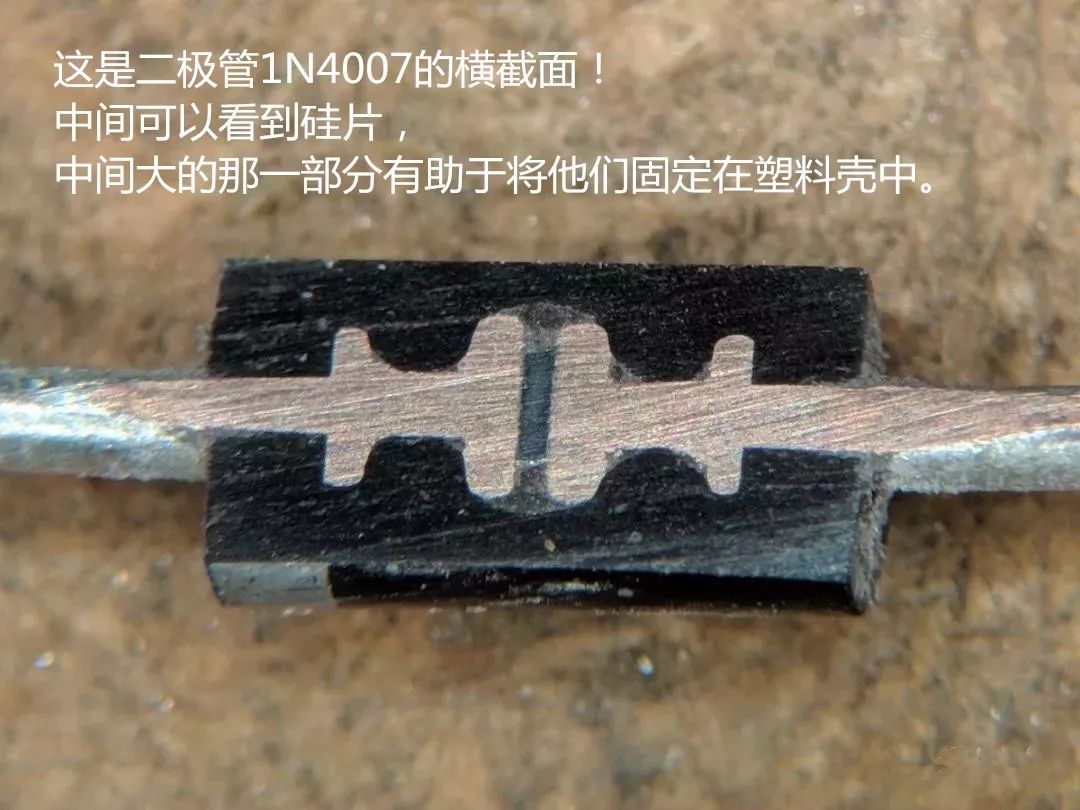

5、二極管

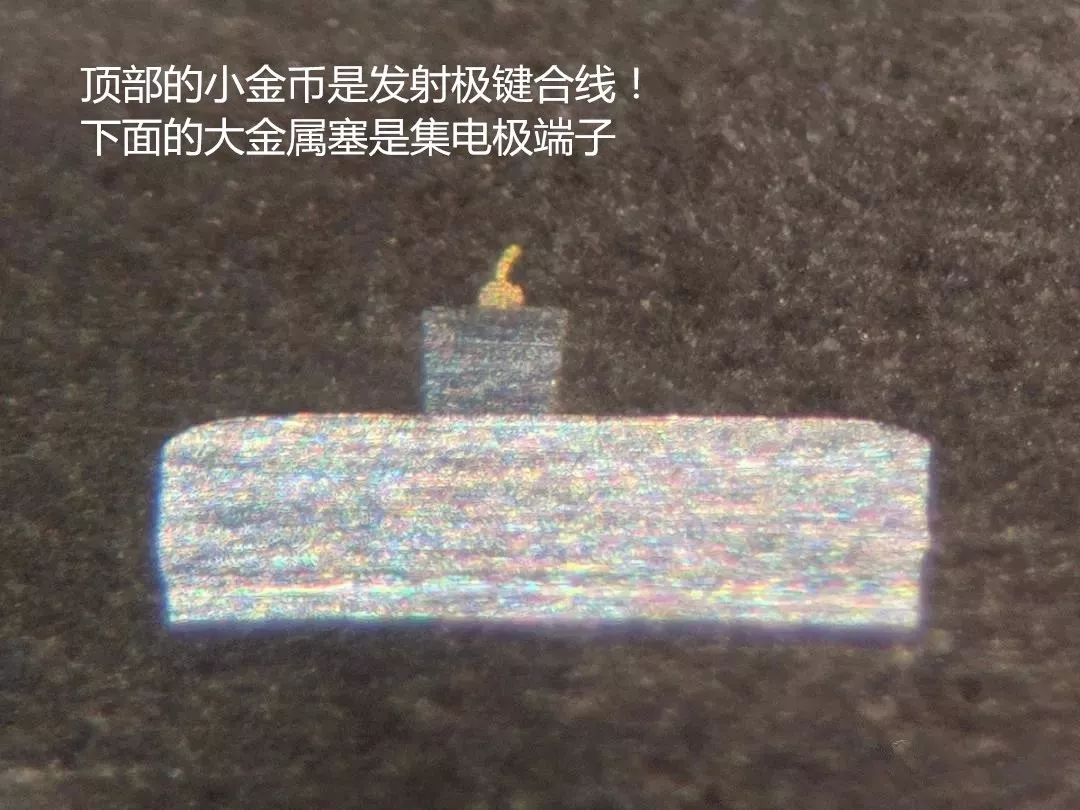

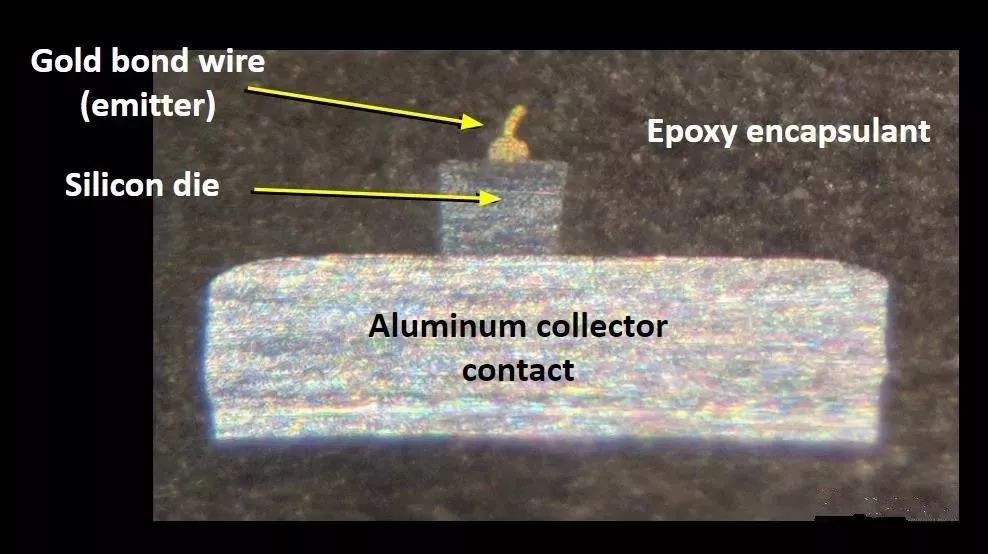

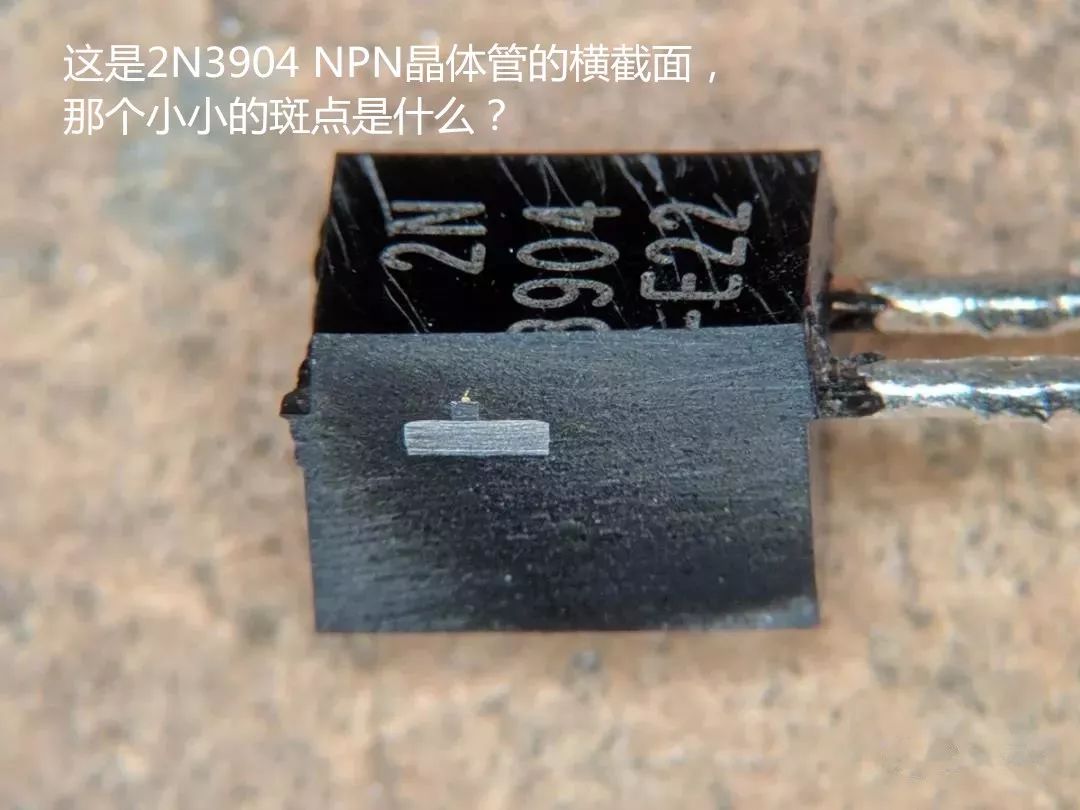

6、晶體管

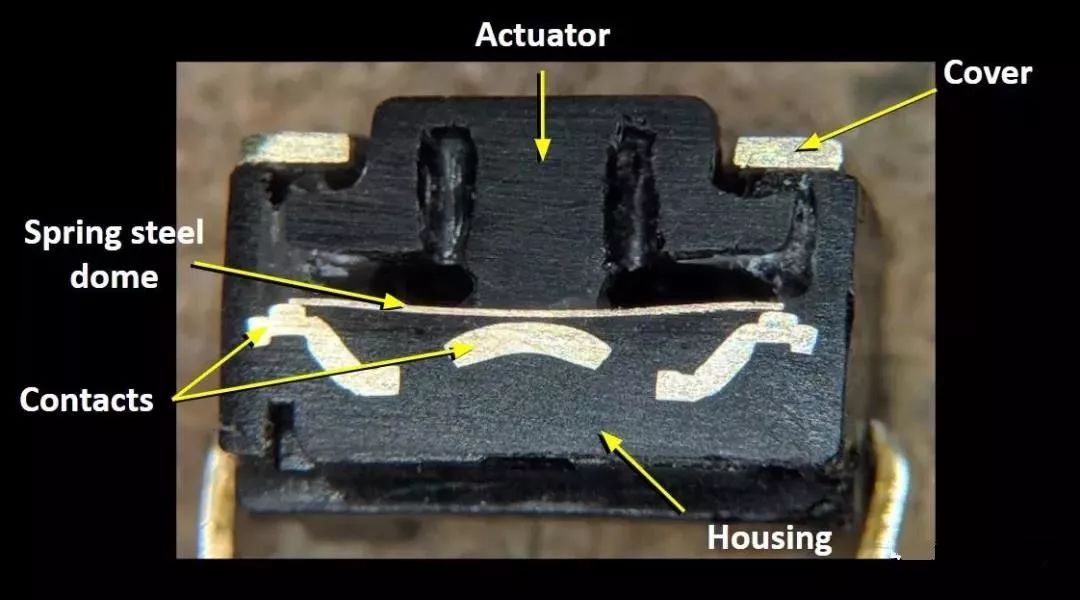

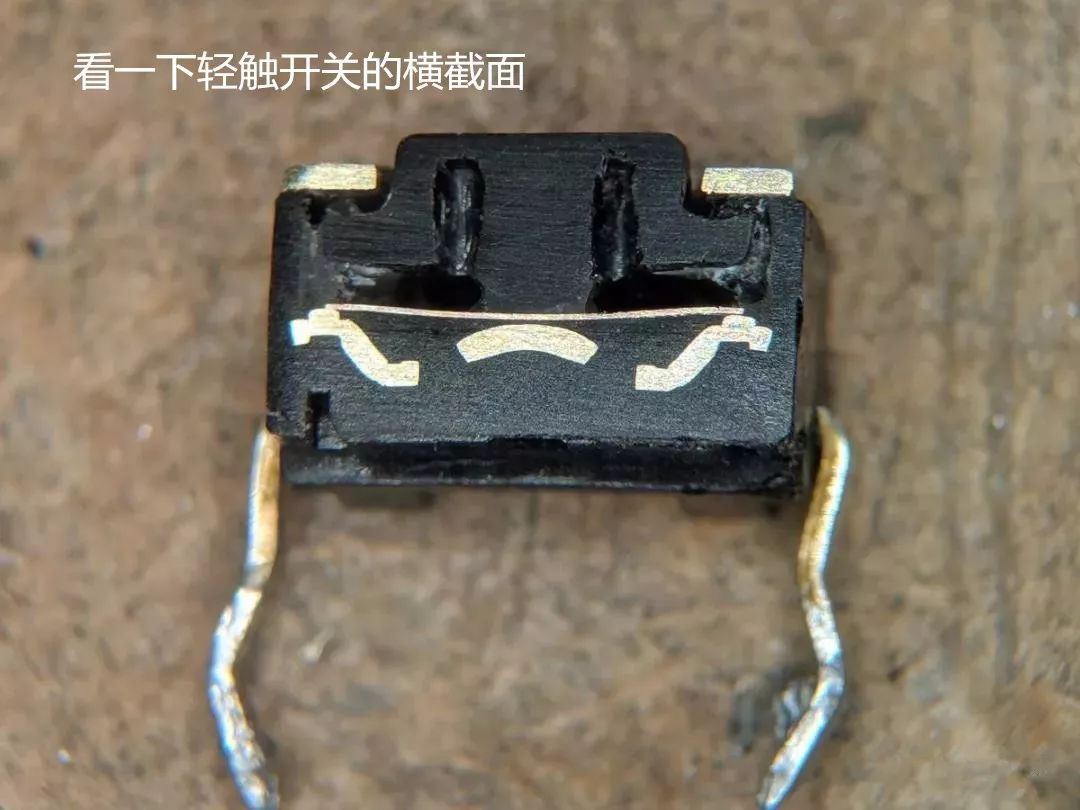

7、按鍵
   按下按鈕，中心觸點與外部觸點短路

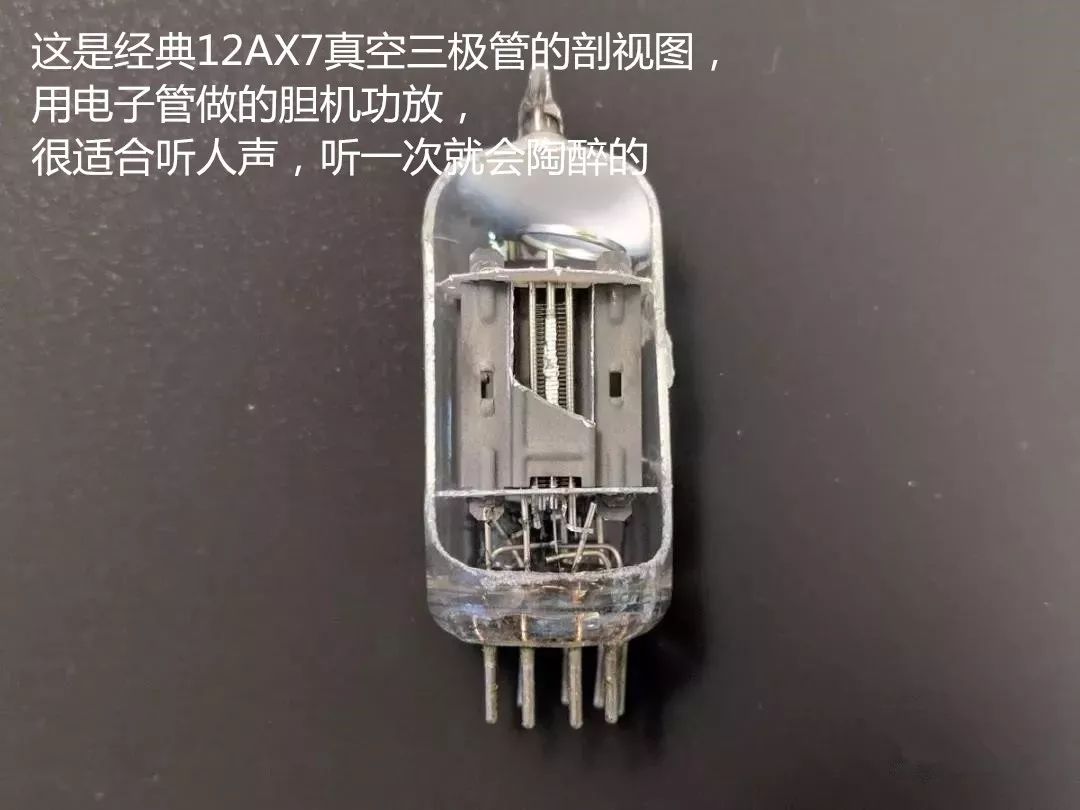

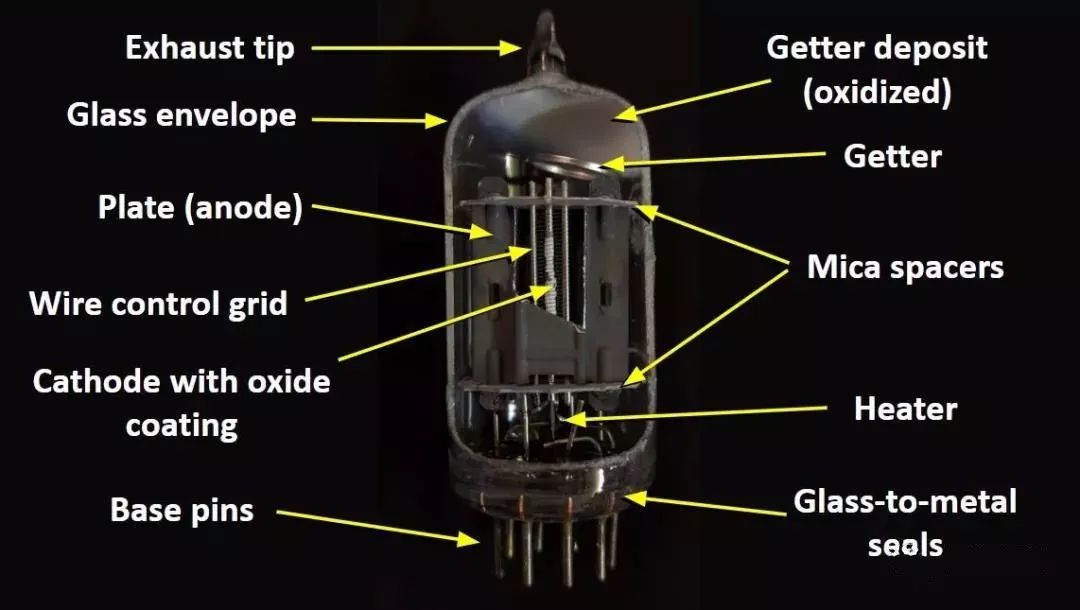

8、電子管

9、網絡變壓器

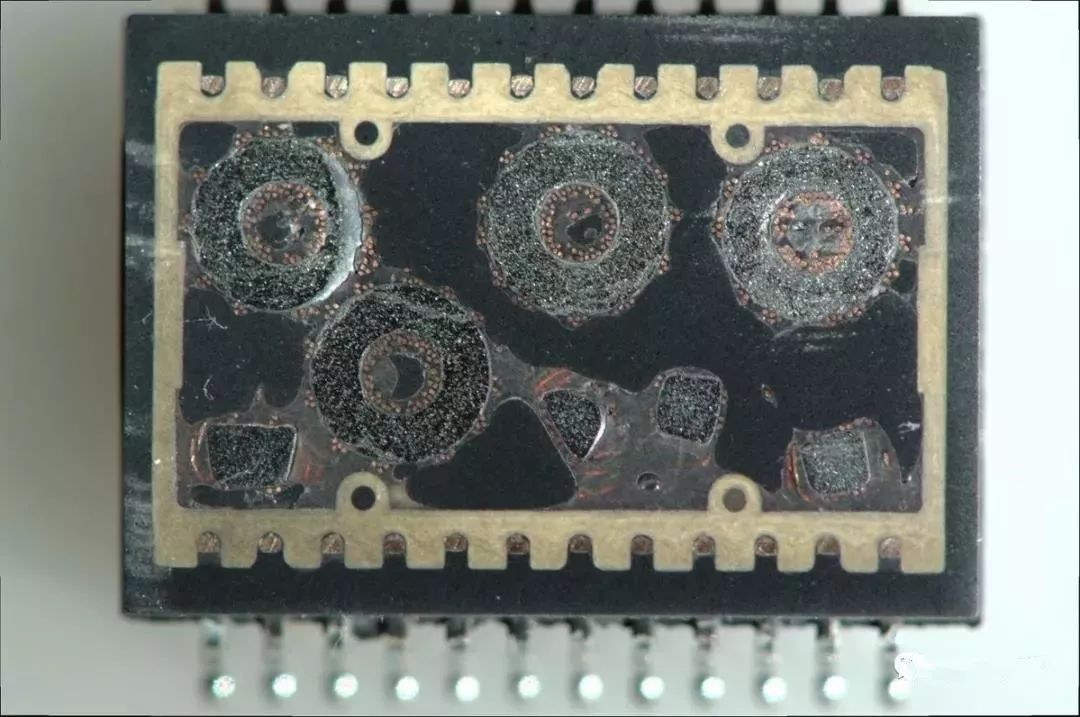

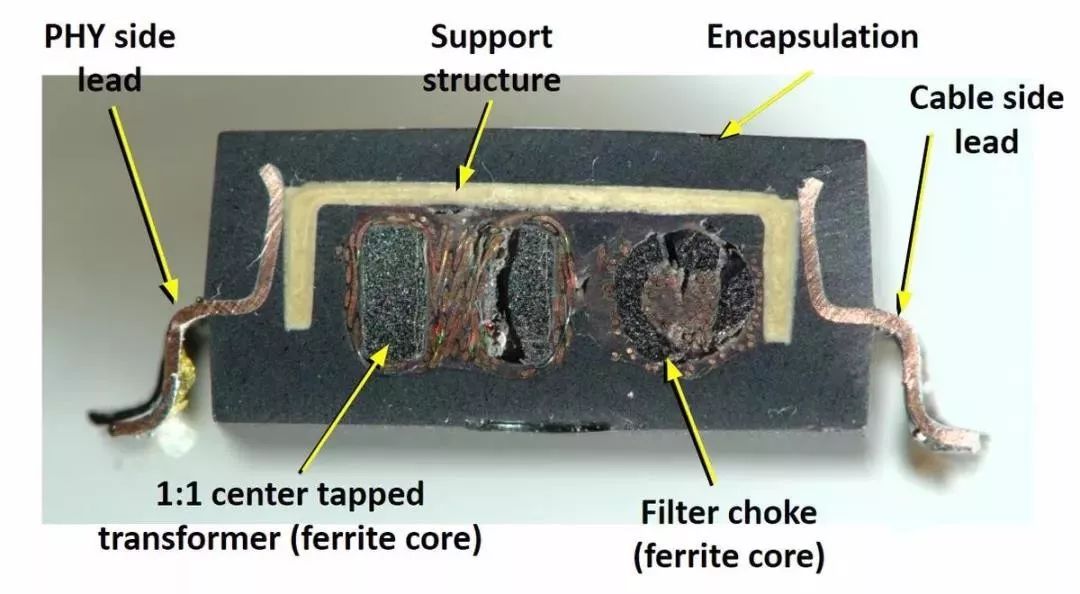

這是以太網網絡變壓器的橫截面，在以太網PHY芯片和電纜之間，用于隔離和提供安全性。

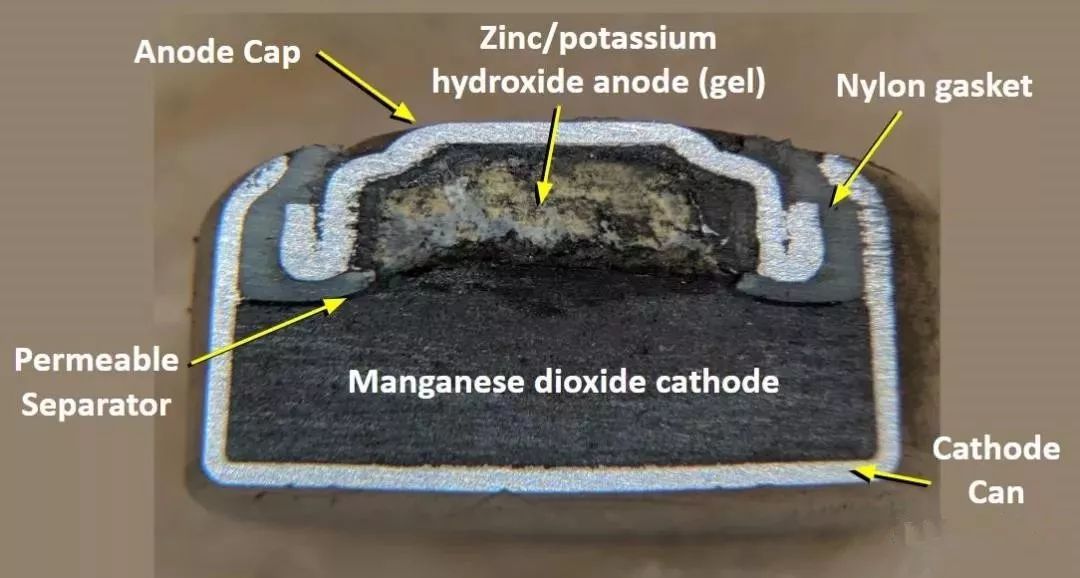

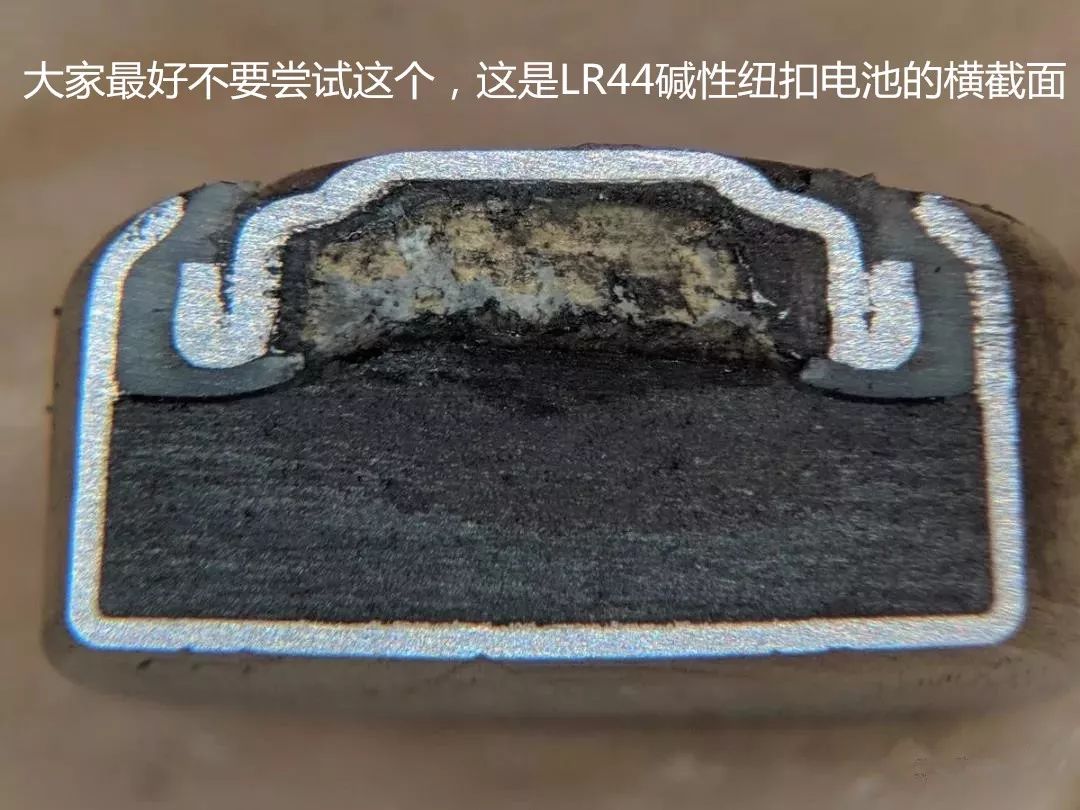

10、紐扣電池

制作上述元器件的橫截面，一般需要經過以下步驟：

【1】將元器件使用環氧樹脂抽真空浸泡進行固定；

【2】使用研磨或者切割去掉元器件表層部分；

【3】對剩余部分進行拋光，顯示清晰的截面圖像；

【4】在放大鏡或者顯微鏡下進行拍照觀察。
